모델 선택 세부내용

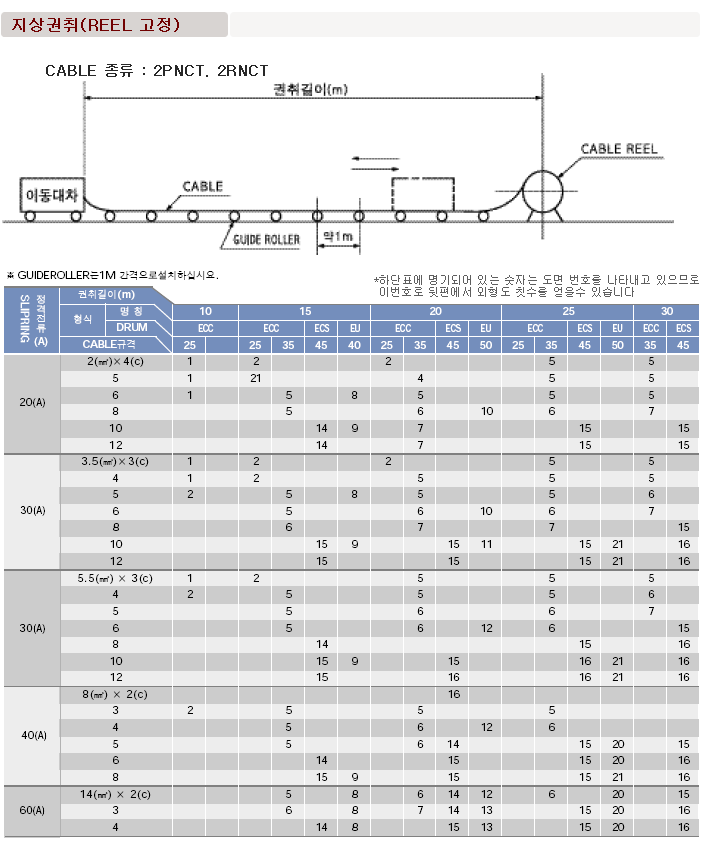

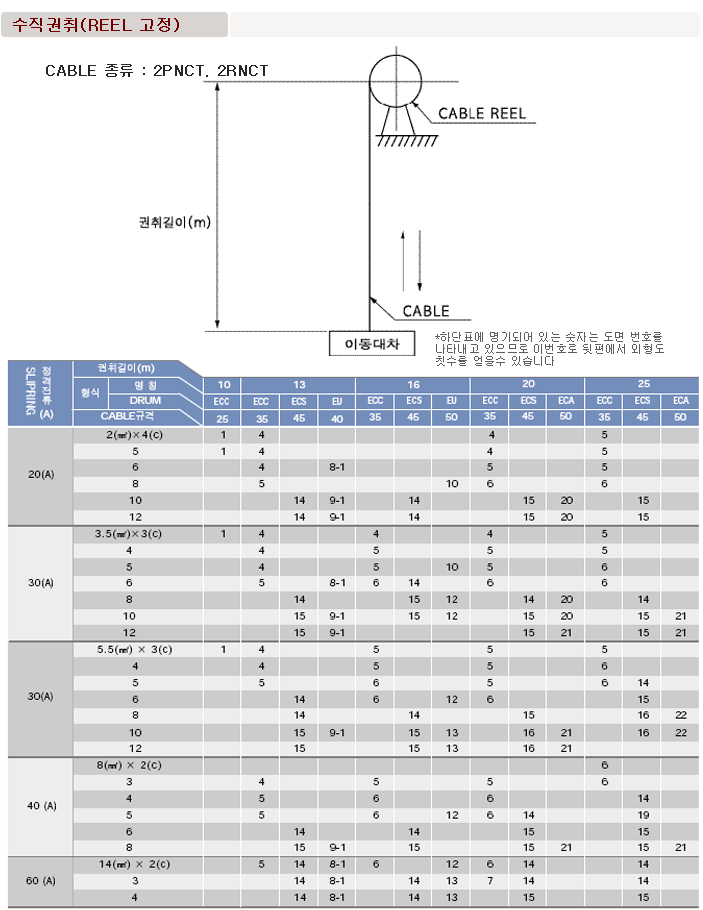

모델 선택의 세부내용은 아래 이미지를 클릭하여 참조하시기 바랍니다.
제품 설명
정격전압 : AC.DC 600V
특징 : 다극용, 방수형
사용시 : 권취속도는 30m/min이내에서 사용
도장색 : 7.5BG 6/1.5
내열성 : -10℃~+50℃
접촉저항 변화 : 10mΩ이하(60 rpm時)

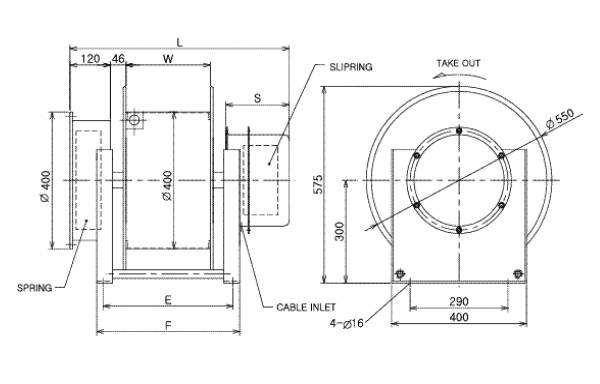

EU40 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
EU40 제품사양표
| 외형도번 | SP | 극수(P) | E | F | L | S | W |
|---|---|---|---|---|---|---|---|
| 8 | D1 | 2~6 | 385 | 424 | 650 | 180 | 250 |
| 9 | D1 | 7~10 | 485 | 524 | 850 | 280 | 350 |
| 8-1 | D2 | 2~6 | 385 | 424 | 650 | 180 | 250 |
| 9-1 | D2 | 7~10 | 485 | 524 | 850 | 280 | 350 |

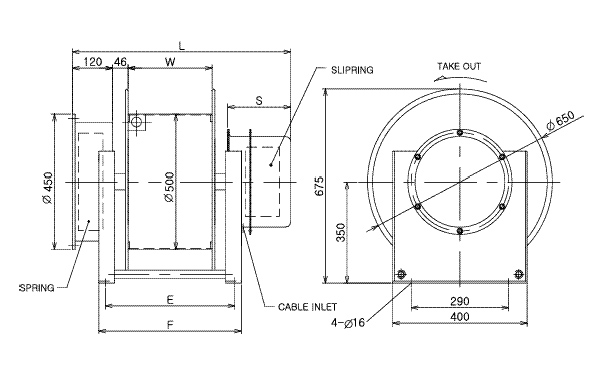

EU50 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
EU50 제품사양표
| 외형도번 | SP | 극수(P) | E | F | L | S | W |
|---|---|---|---|---|---|---|---|
| 10 | D1 | 2~6 | 385 | 424 | 650 | 180 | 250 |
| 11 | D1 | 7~10 | 485 | 524 | 850 | 280 | 350 |
| 12 | D2 | 3~6 | 385 | 424 | 650 | 180 | 250 |
| 13 | D2 | 7~10 | 485 | 524 | 850 | 280 | 350 |
