SLIP RING

SLIP RING



  • 회전체에서 발생되는 기계적 변형(Strain, Torque, Temperature, 신호, Power 등)을 센서와 기타 장비의 CABLE에 전혀 영향을 주지 않고 신호를 전달 할 수 있습니다.
  • 케이블 사양 및 취부 방식에 따라 제작이 이루어짐으로써 제품의 응용범위가 매우 다양합니다.
  • Slipring Ampere Range : 10A ~ 300A
발전소용 제품사진

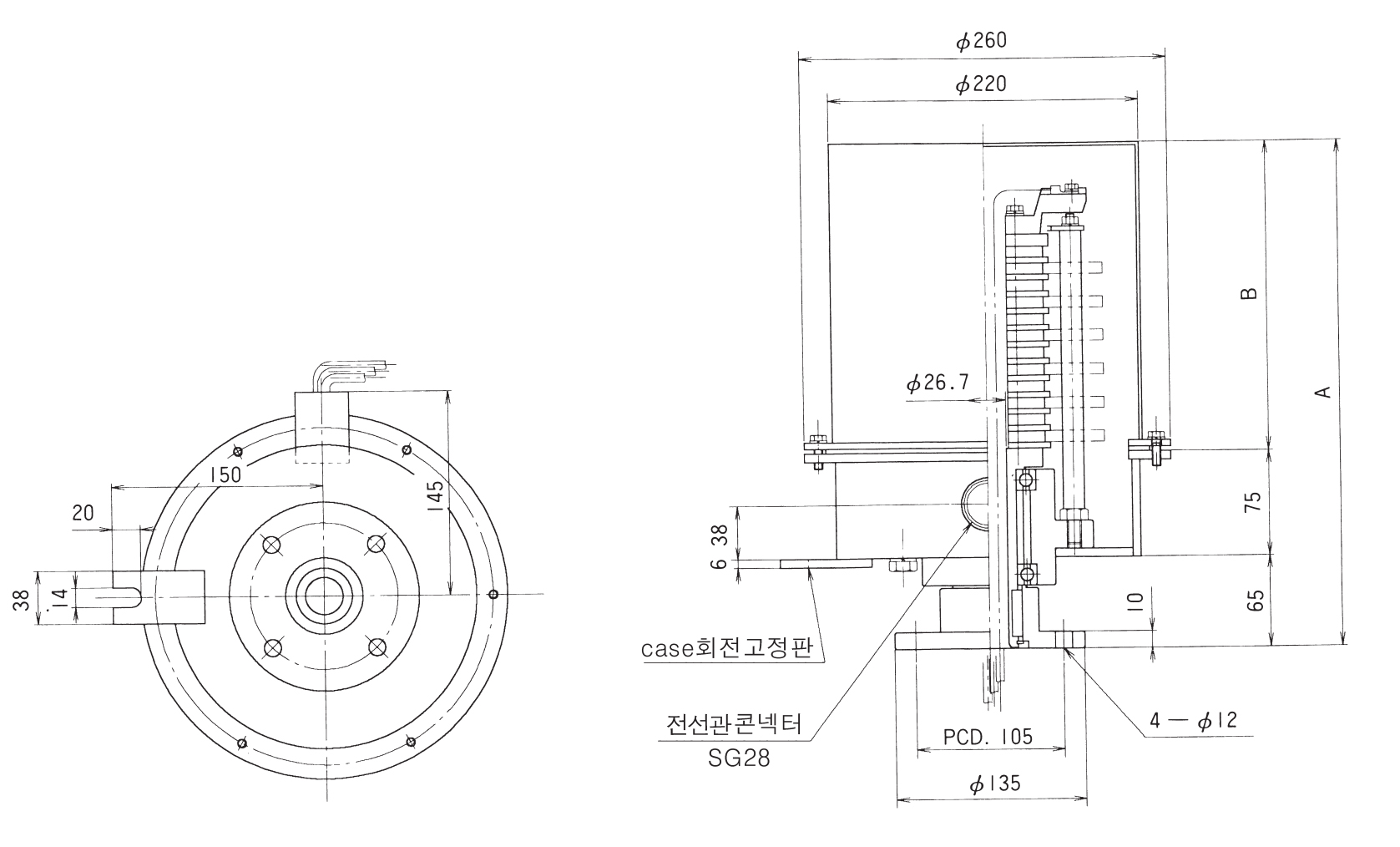

82Type
형식 극수 전류 A B
SK8206 6P 50A 290 150
SK8212 12P 50A 360 220

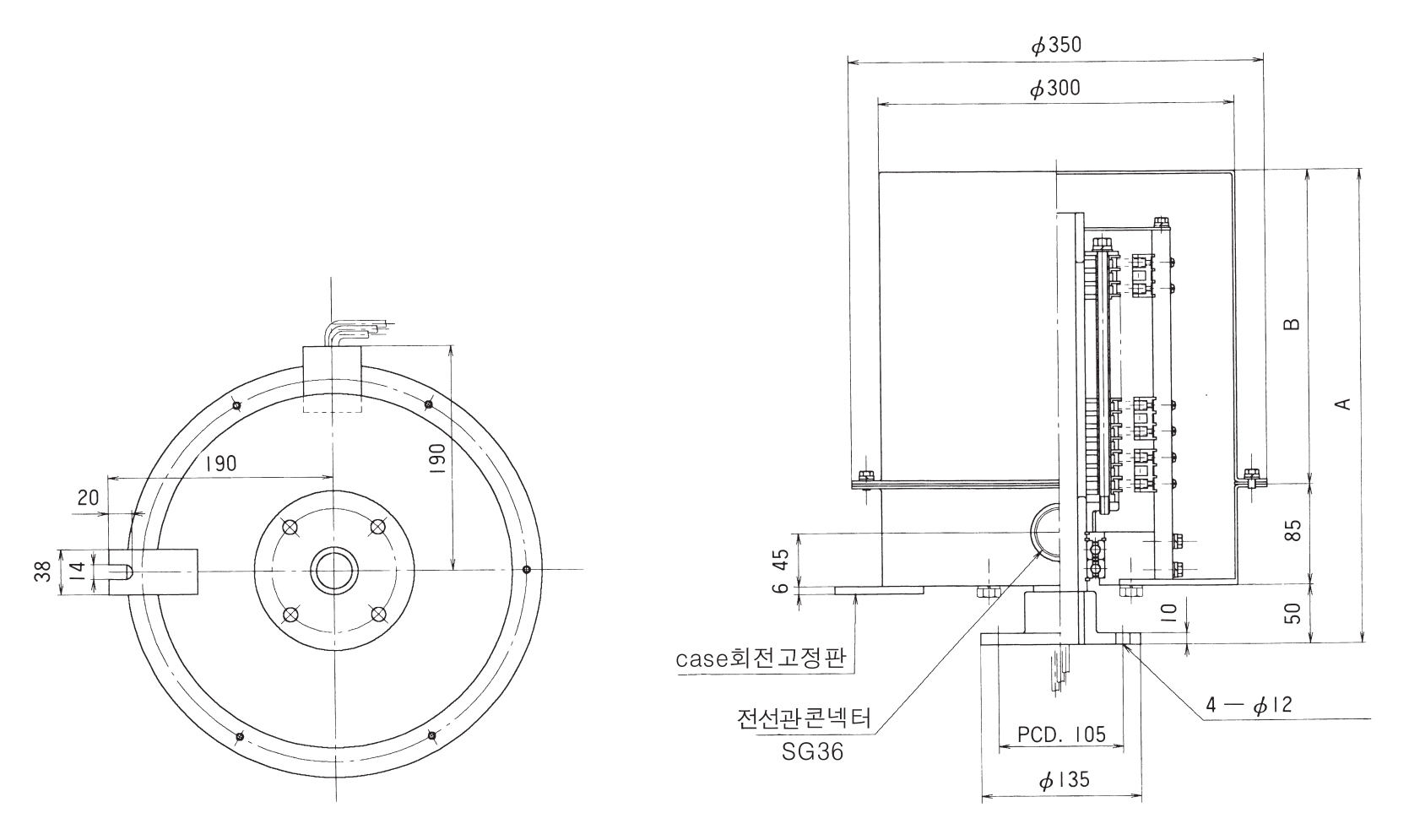

82Type
형식 극수 전류 A B
SK10011 11P 15A 300 165
SK10017 17P 15A 350 215
SK10022 22P 15A 400 265
SK10016 16P 30A 400 265

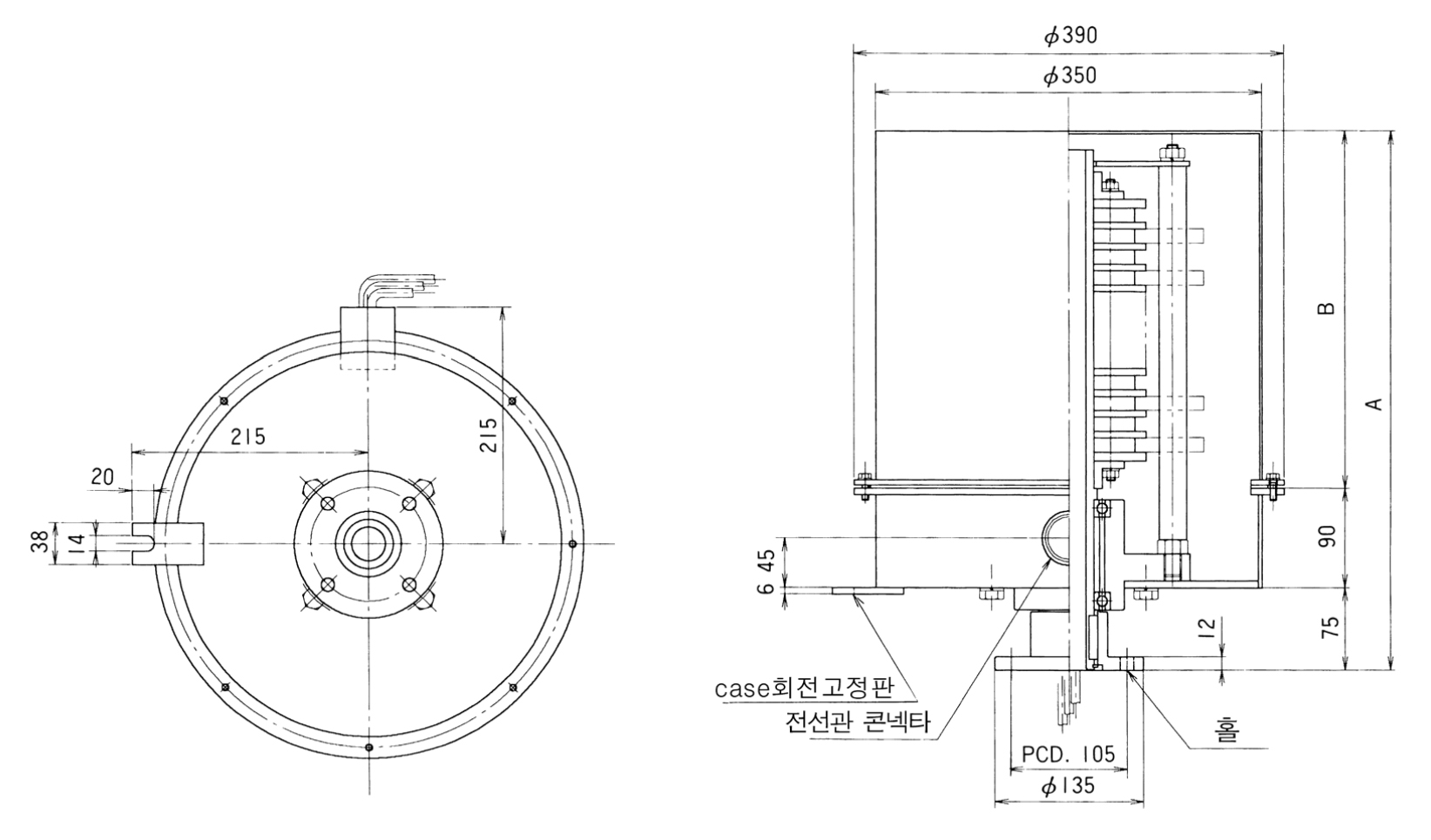

120Type
형식 극수 전류 A B
SK12006 6P 60A 355 190
SK12008 8P 60A 415 250
SK12012 12P 60A 490 325
SK12018 18P 30A 625 460
SK12025 25P 30A 760 595

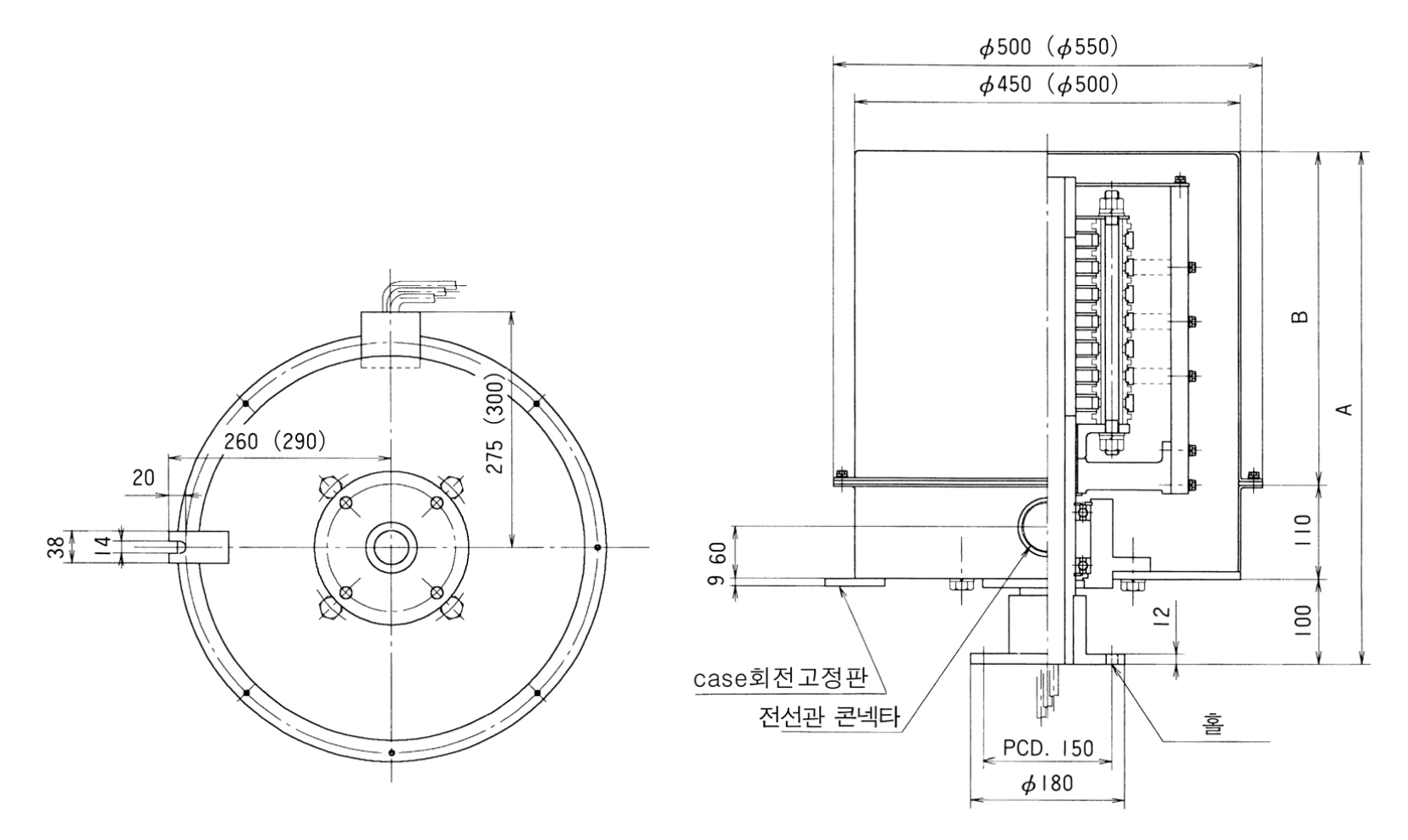

200Type
형식 극수 전류 A B
SK20004 4P 100A 500 290
SK20004 4P 150A 550 340
SK20007 7P 100A 600 390
SK20007 7P 150A 650 440

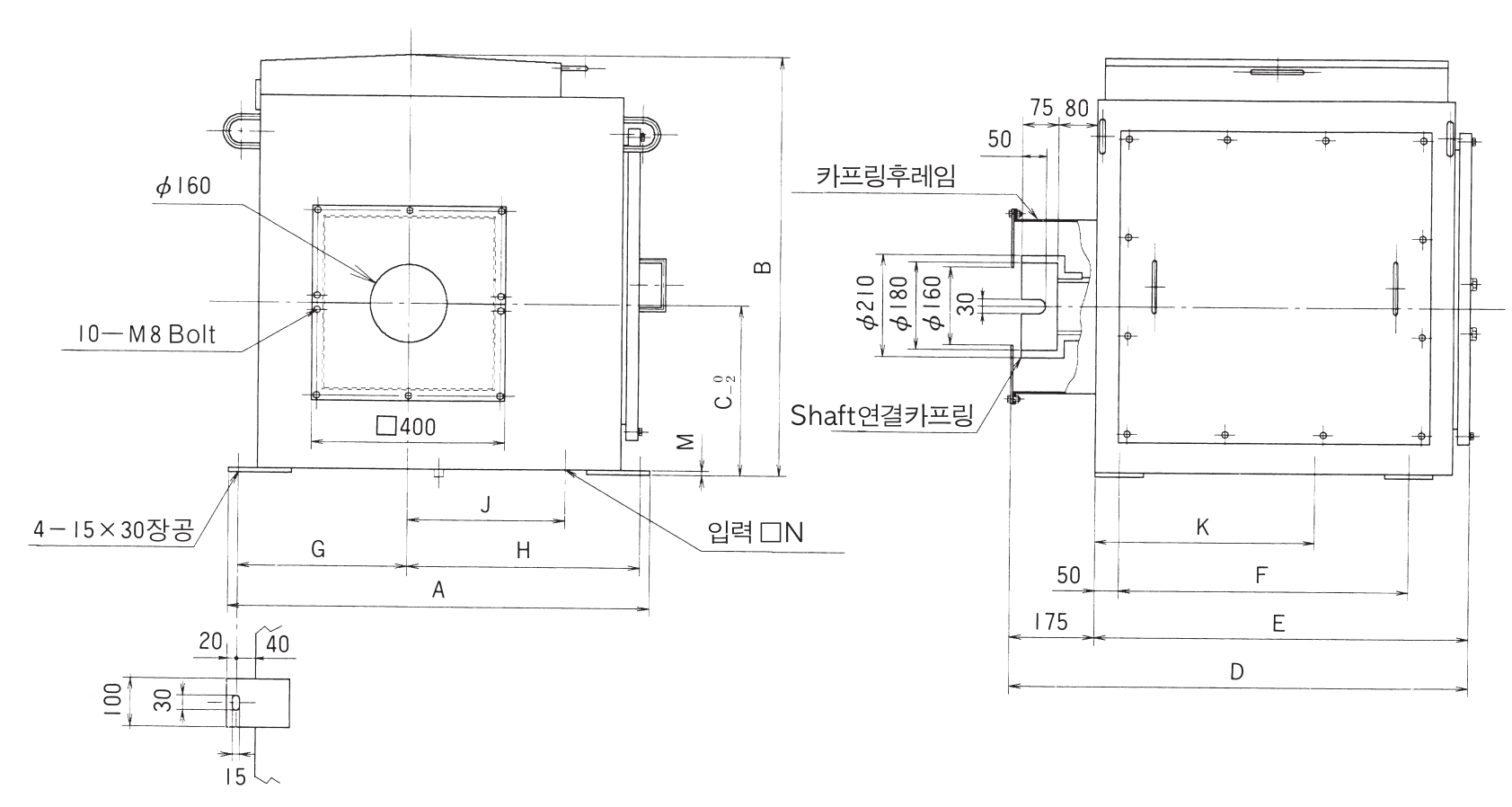

300~520Type
형식 전압 극수 전류 비고
SK3004 AC600V 4 400A -
SK3004 AC600V 3/EP 800A -
SK3604 AC3300V 3/EP 200A 고전압사양
SK4104 AC6600V 3/EP 200A 고전압사양
SK5204 AC11000V 3/EP 200A 고전압사양
형식 A B C D E F G H J K M N
SK3004 765 735 300 730 555 400 315 410 260 280 9 120×250
SK3004 765 735 300 910 735 575 315 410 260 420 9 120×250
SK3604 795 835 350 845 670 500 315 440 290 395 9 120
SK4104 870 860 350 950 775 600 350 480 325 455 9 120
SK5204 1170 1150 450 1180 1005 825 490 640 450 570 12 120

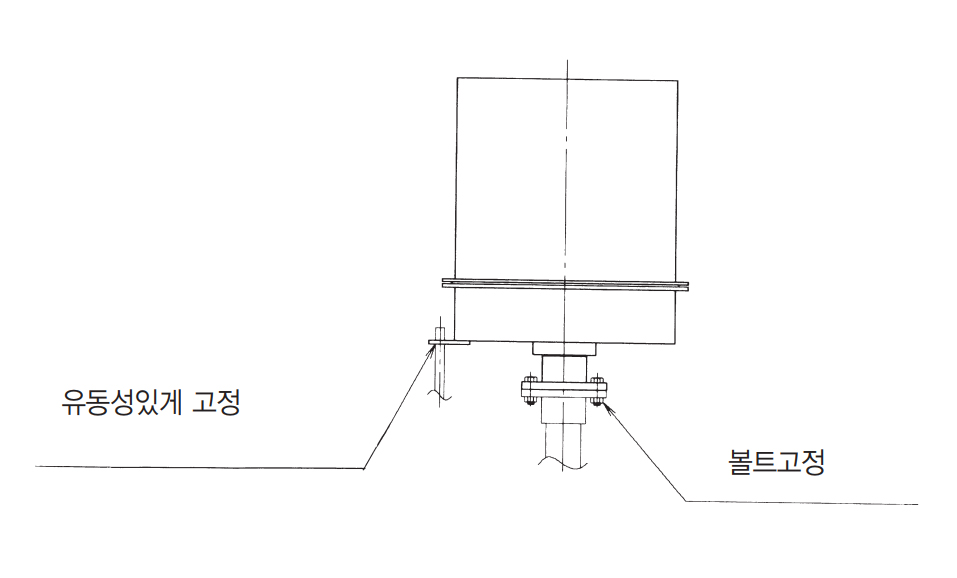

취부시 주의사항(SK82~200Type)
센터포스트용

센터포스트용

  • 회전체에서 발생되는 기계적 변형(Strain, Torque, Temperature, 신호, Power 등)을 센서와 기타 장비의 CABLE에 전혀 영향을 주지 않고 신호를 전달 할 수 있습니다.
  • 케이블 사양 및 취부 방식에 따라 제작이 이루어짐으로써 제품의 응용범위가 매우 다양합니다.
  • Slipring Ampere Range : 10A ~ 300A
주요제원
TYPE SKH - 300
VOLTAGE AC 6.6KV, 3.3KV, 0.6KV
AMPER . 300A / 100A / 20A / 10A(S)
POLE(극수) 4P / 8P / 12P / 30P / 10P
크레인용

크레인용

  • 회전체에서 발생되는 기계적 변형(Strain, Torque, Temperature, 신호, Power 등)을 센서와 기타 장비의 CABLE에 전혀 영향을 주지 않고 신호를 전달 할 수 있습니다.
  • 케이블 사양 및 취부 방식에 따라 제작이 이루어짐으로써 제품의 응용범위가 매우 다양합니다.
  • Slipring Ampere Range : 10A ~ 300A
TTC용 슬립링
TTC용 슬립링 제품사양표
TYPE SR-400
VOLTAGE AC 0.6KV
AMPER 500A/30A/2A
POLE(극수) 4P / 15P / 30P

LLC용 슬립링
LLC용 슬립링 제품사양표
TYPE SR-300A60A5A-57
VOLTAGE AC 440V
AMPER 300A/60A/5A
POLE(극수) 7P / 9P / 41P
