Friction Motor
구동형 케이블릴

삼상유도전동기, FRICTION REDUCER, SLIPRING CASE, DRUM으로 구성되어 있습니다. FRICTION REDUCER는 WORM GEAR TYPE으로 WORM WHEEL을 특수한 합금강 재질로 제작 하였으며 CABLE 권취시 마찰 TORQUE가 발생하여 CABLE을 감거나 CABLE이 풀림시에는 일정한 마찰력으로 풀려나가는 구조로 되어 있습니다. 또한, 별도의 BRAKE 장치는 필요 없습니다.

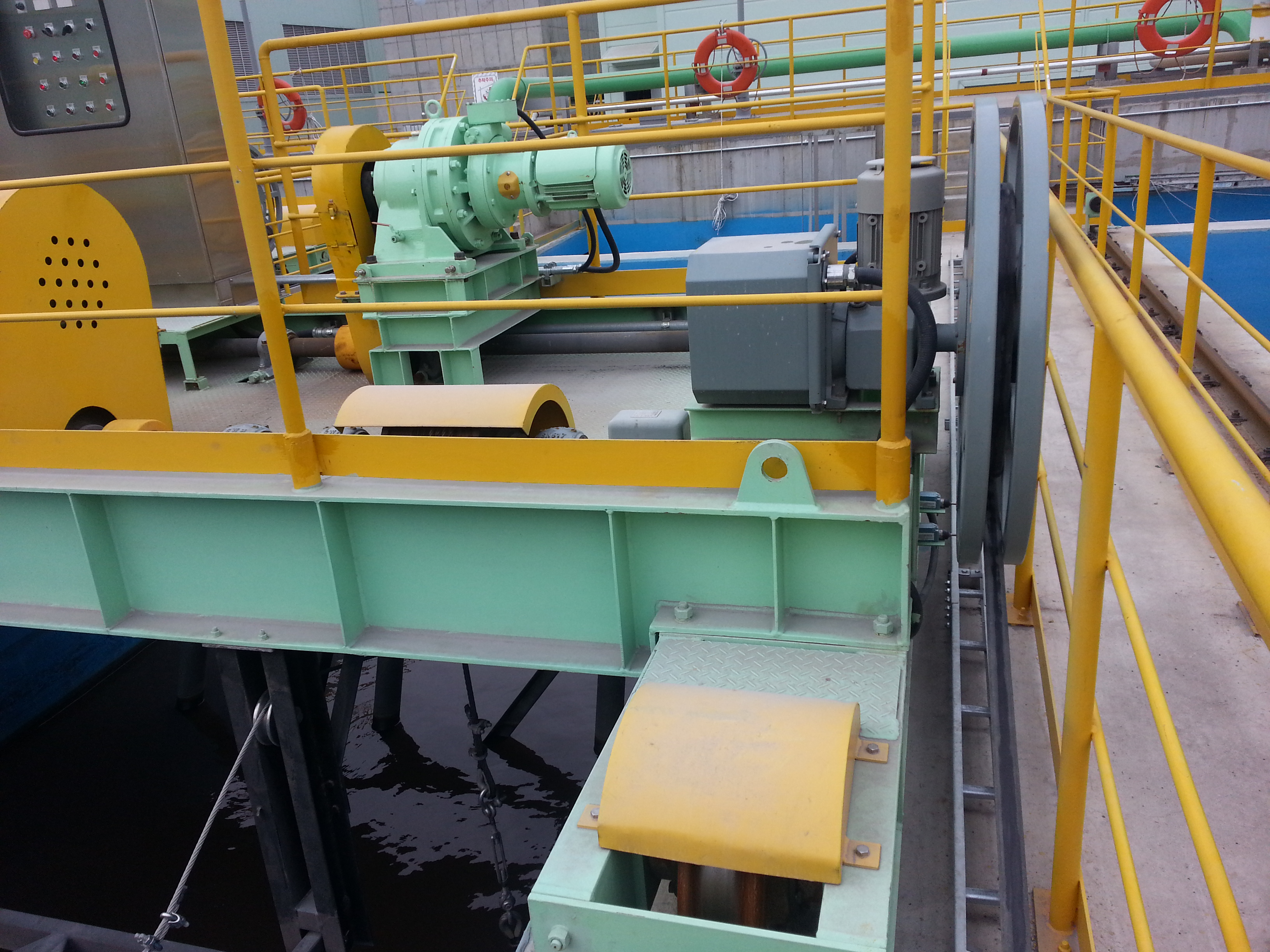

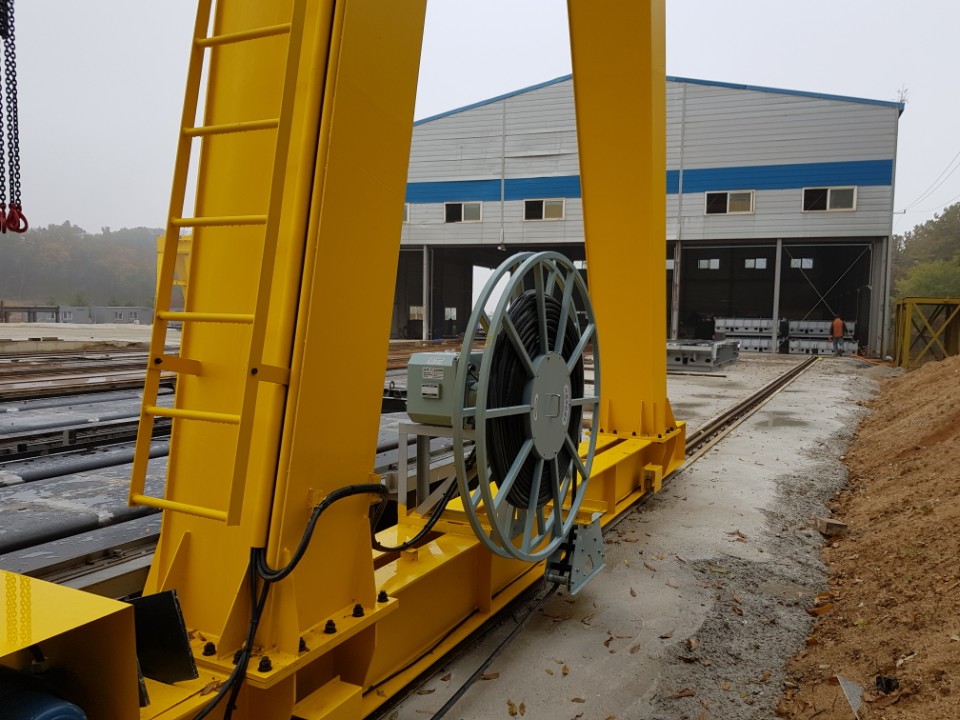

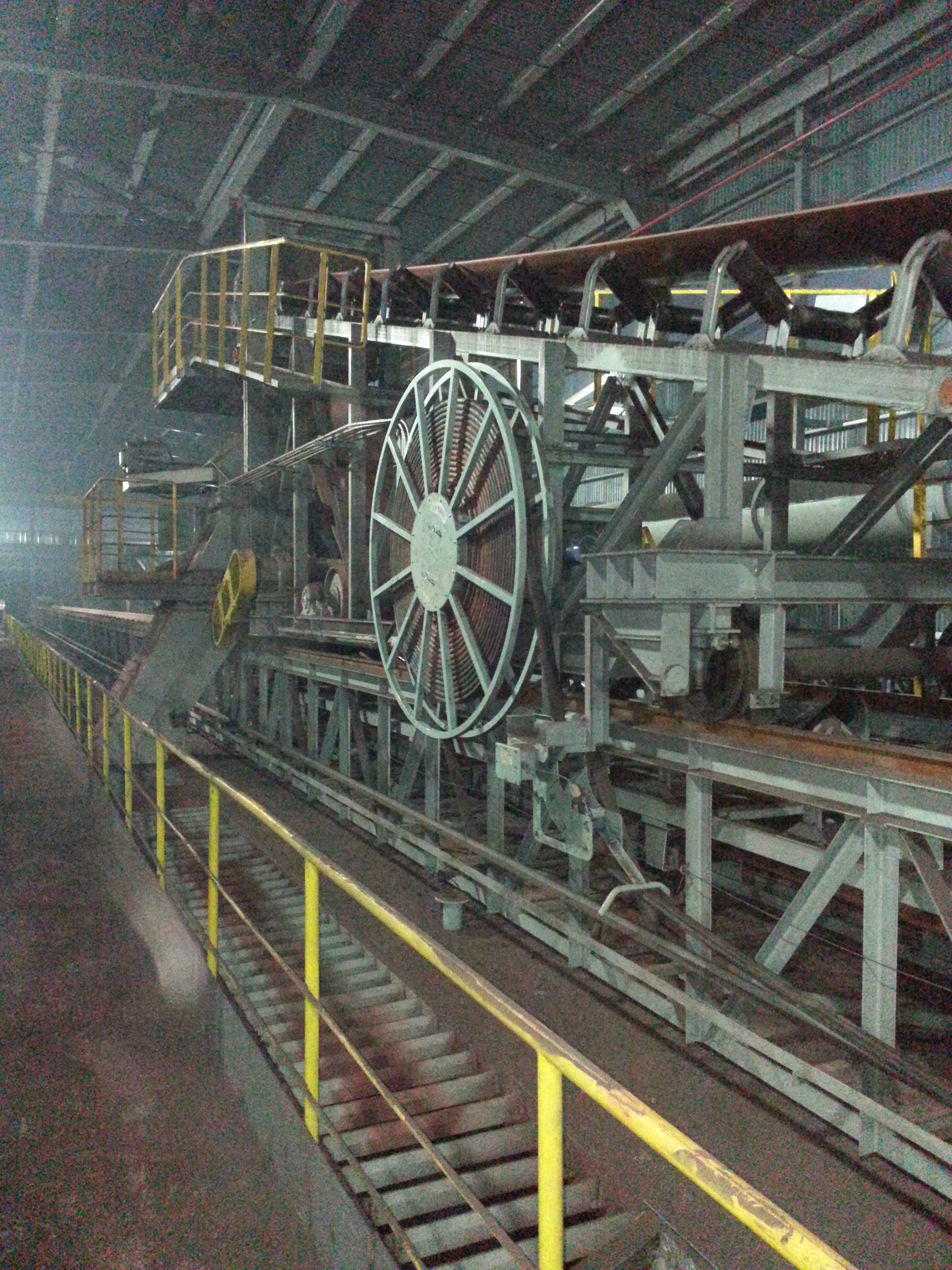

Friction Motor 현장설치 사진


SF TYPE

Friction Motor 제품도면
Friction Motor 제품사양표
NO. SLIPRING
CURRENT
CABLE 사양
(ROUND TYPE)
ØA C WINDING LENGTH (ØB )
40m 60m 80m 100m
1 30A 5.5sq × 4c 400 100 700 760 800 860
2 45A 8sq × 4c 450 100 860 960 110 120
3 60A 14sq × 4c 500 100 960 1100 1200 -
4 100A 22sq × 4c 550 100 1100 1200 - -
