제품 설명

시중에 판매되고 있는 제품은 호스 끝단 스웨징 처리로 인하여 사용시에 끝단이 손상될 경우 호스를 교환해야 한다.
또한 쌍줄 호스는 꼬임현상발생 및 호스가 열에 약하므로 열악한 환경에서 사용하기에 위험성이 따른다.
코릴 제품은 제품의 모듈화로 인하여 호스 손상시 손상된 부분만 절단 후 사용자가 현장에서 결합하여 사용이 가능하며 유지보수 비용이 절감된다.
호스의 재질은 난연성 합성고무 호스로서 열에 강하며, 외부의 충격에 강하고 유연성이 뛰어나며 호스의 무게 간소화로 작업자의 피로도가 감소됨.

---

제품 모델

(스프링 구동타입 자동 -라쳇 기능 포함)
RGA-830S->30M용
RGA-850S->50M용
RGA-860S->60M용
RGCA-13830SL(대차+호스 릴 30M용)
RGCA-13850SL(대차+호스 릴 50M용)
RGCA-13860SL(대차+호스 릴 60M용)
※ 기타 규격 주문생산 가능.

---

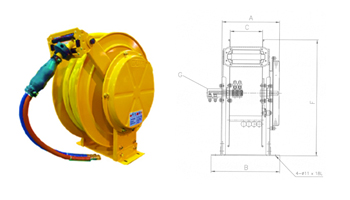

RGA TYPE 자동권취(벽면 및 지면고정)

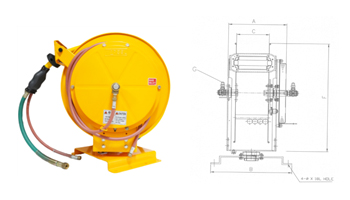

RGA-RST TYPE 회전저판 자동권취(지면고정)

RGA 제품사양표

Model	호스				사용압력 Max(kg/㎠)	외형치수								무게(kg)
	재질	내경(Ø)	외경(Ø)	길이(M)		A	B	C	D	E	F	G	H
RGA-830S	ID 나일론 12 OD난연우레탄	5.6	8	30	10	327	318.2	150	500	315	565	PT1/4"	200	36
RGA-850S	ID 나일론 12 OD난연우레탄	5.6	8	50	10	338.4	376.4	210	500	290	540	PT1/4"	200	48

---

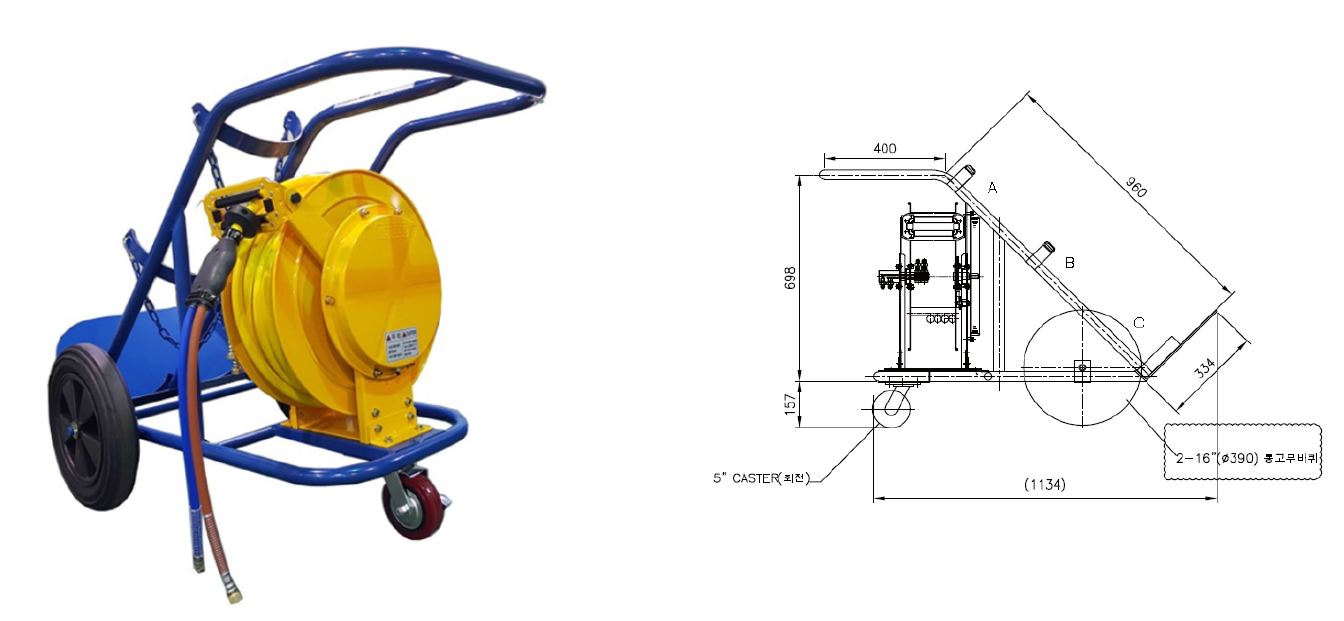

RGCA TYPE 자동권취(이동형 케리지)

RGCA 제품사양표

Model	운반구 사양		Gas Hose Specifications					비고
	파이프사양	바퀴사양	내경·외경	길이(M)	사용압력(kg/㎠)	재질	권취방법
RGCA-13830 SL	Ø32X1.4t	16"Rubber 6"Rotation	Ø9XØ12	30	10	ID 나일론 12 OD난연우레탄	자동권취	중압용
RGCA-13850 SL	Ø32X1.4t	16"Rubber 6"Rotation	Ø9XØ12	50	10	ID 나일론 12 OD난연우레탄	자동권취	중압용
RGCA-13860 SL	Ø32X1.4t	16"Rubber 6"Rotation	Ø9XØ12	60	10	ID 나일론 12 OD난연우레탄	자동권취	중압용

---

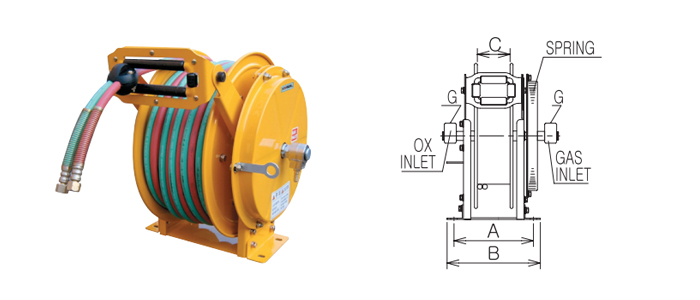

RGM TYPE 수동권취(지면고정)

Model	호스			사용압력 Max(kg/㎠)	외형치수									무게(kg)
	재질	내경(Ø)	길이(M)		A	B	C	D	E	F	G	H	K
RGM-620	고무호스	6	20	10	238	278	110	400	230	430	PT1/4"	150	380	20
RGM-840	고무호스	8	40	10	338	378	210	500	290	540	PT1/4"	150	480	33
RGM-850	고무호스	8	50	10	338	378	210	500	315	590	PT1/4"	200	480	39

※ 제품의 사양은 요구사항에 따라 제작가능

---

악세사리

호스 ASS'Y

출력 부 커넥터 ASS'Y

각도 조절 회전 저판

호스				사용압력 Max(kg/㎠)
재질	내경(Ø)	외경(Ø)	길이(M)
ID 나일론 12 OD난연우레탄	5.6	8	30	10
ID 나일론 12 OD난연우레탄	5.6	8	50	10
ID 나일론 12 OD난연우레탄	5.6	8	60	10

---

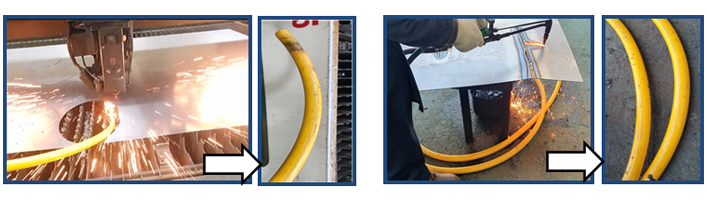

난연성 TEST

※ 제품의 사양은 요구사항에 따라 제작가능

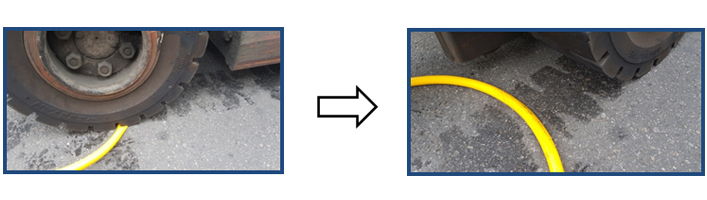

복원력 TEST

※ 복원력 TEST에서도 전혀 이상이 없습니다.

- 실용신안출원 : 10-2018-0061066

- 디자인출원 : 30-2018-0026795

---

인증서

1. 호스에 대한 인장하중시험 및 파열 압력 시험, 노화시험, 내한시험을 통하여 사용에 적합한 판정을 받았습니다.

2. 난연 재질을 사용하여 제강 현장에 사용시 문제가 없도록 제작하였습니다.
