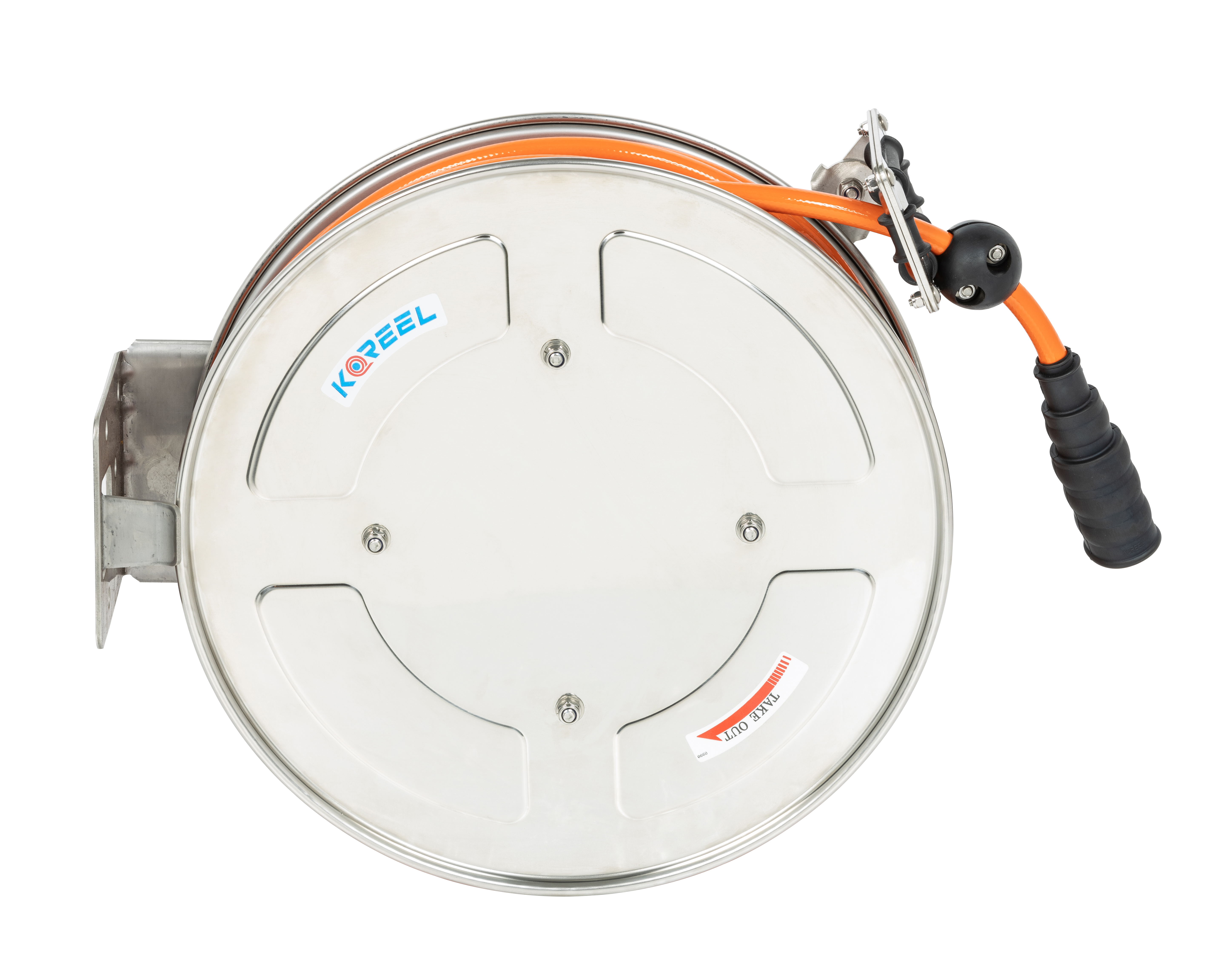

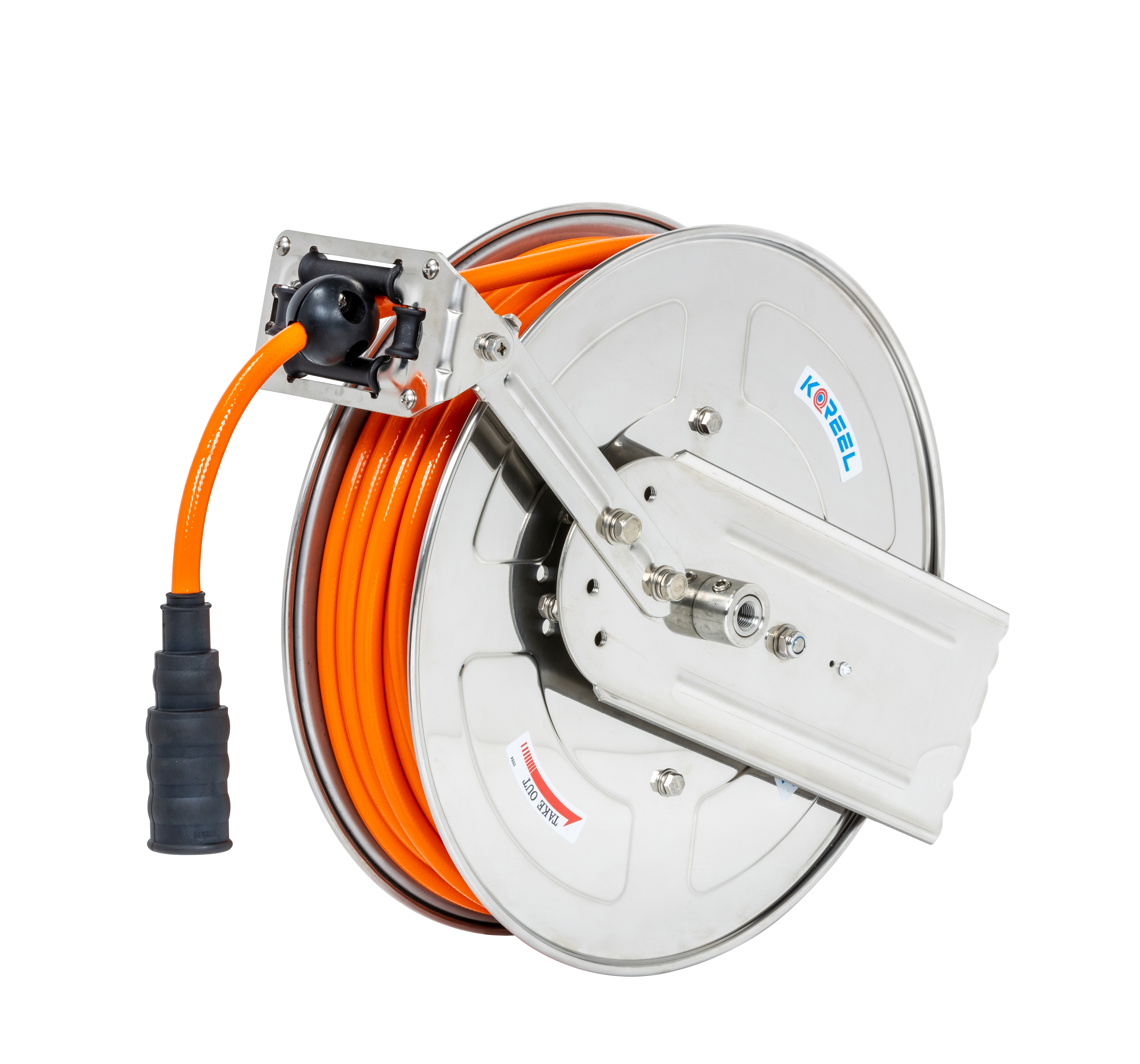

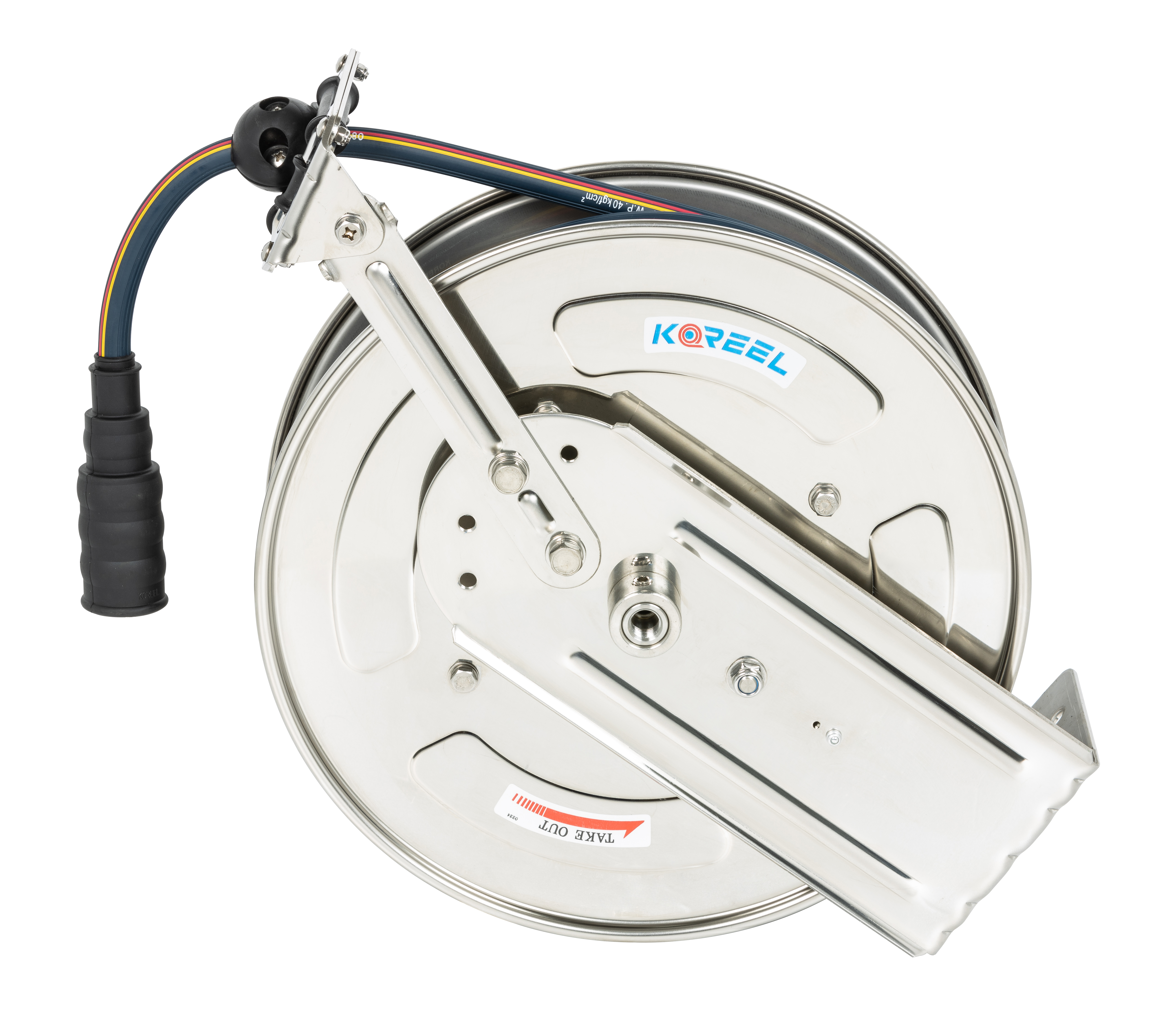

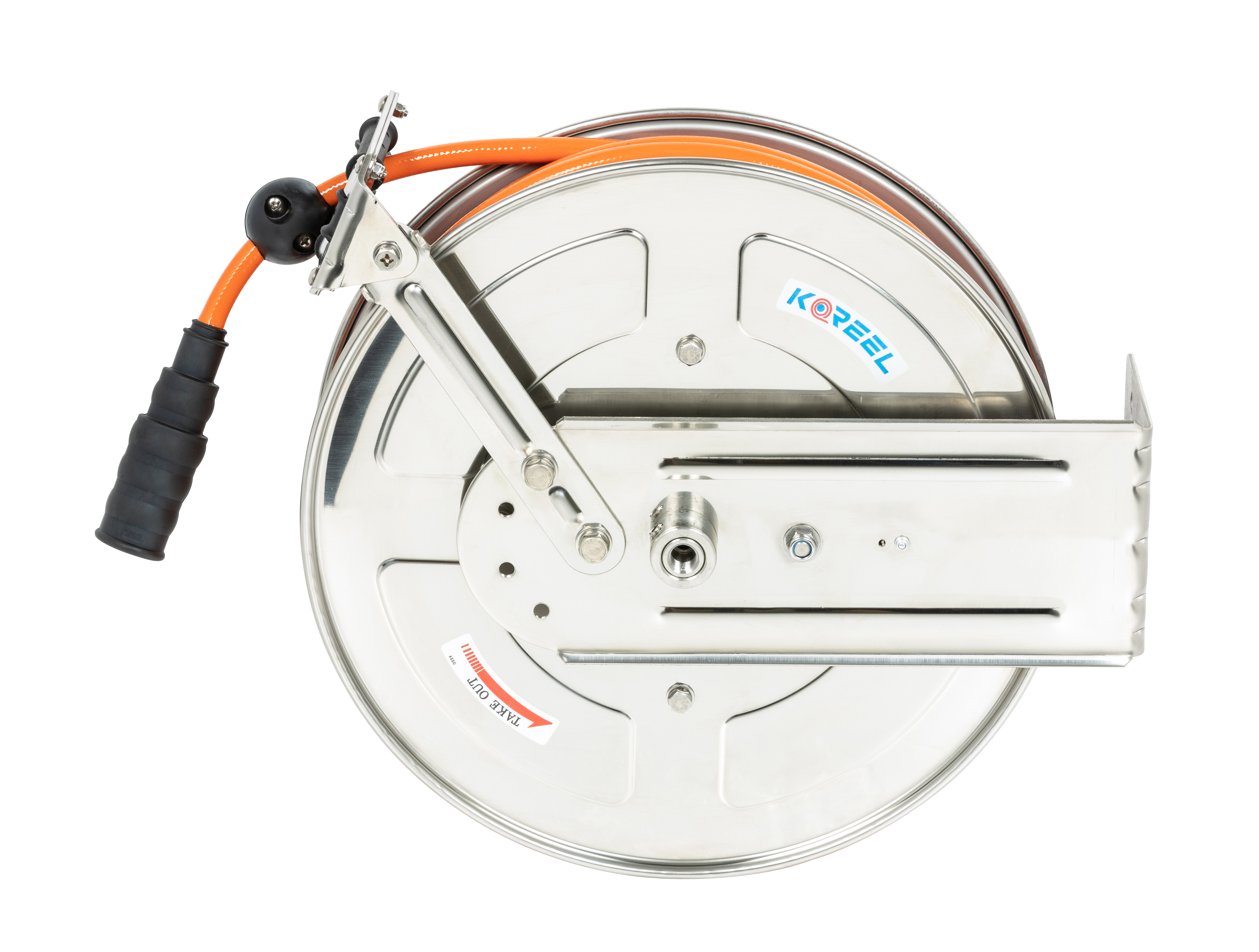

RA-N-SUS 시리즈

  • RA-N-SUS 시리즈 SlideImage
  • RA-N-SUS 시리즈 SlideImage
  • RA-N-SUS 시리즈 SlideImage
  • RA-N-SUS 시리즈 SlideImage
  • RA-N-SUS 시리즈 SlideImage
  • RA-N-SUS 시리즈 SlideImage
  • RA-N-SUS 시리즈 SlideImage
  • RA-N-SUS 시리즈 SlideImage
  • RA-N-SUS 시리즈 SlideImage
  • RA-N-SUS 시리즈 SlideImage
제품개요 현장적용사례

제품 설명

용도 : 제철소, 발전소, 일반산업현장, 자동차정비소, 차량장착용, 식품공장 외

특징 : 내식성, 내열성, 내화학성이 우수함, 유연성호스, 간편한 설치

설치위치 : 벽 및 천정(설치높이 2M이내)

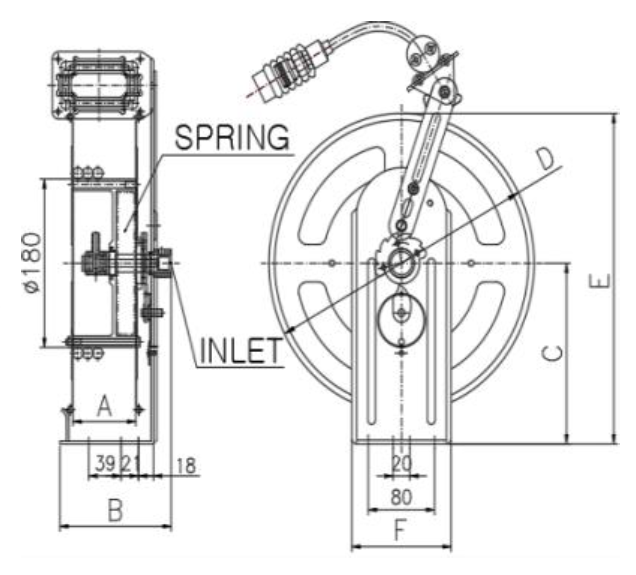

RA-N-SUS 시리즈 제품도면  (유의사항 : 도면의 치수는 제품마다 다릅니다.)





RA-N-SUS 시리즈 제품사양표

MODEL 호스 사용압력 외형치수(mm) 무게
(kg)
재질 내경 (mm) 길이 (m) Max(kg/㎠) A B C D E F
RA-610N-SUS PU 6.5 10 10 76 135 193 320 353 120 5.8
RA-615N-SUS PU 6.5 15 10 76 135 193 320 353 120 6.2
RA-620N-SUS PU 6.5 20 10 76 135 193 320 353 120 6.8
RA-630N-SUS PU 6.5 30 10 76 135 213 350 353 120 7.6
RA-810N-SUS PU 8 10 10 76 135 193 320 353 120 6.7
RA-815N-SUS PU 8 15 10 76 135 193 320 353 120 7.1
RA-820N-SUS PU 8 20 10 76 135 193 320 353 120 7.6
RA-825N-SUS PU 8 25 10 76 135 213 350 388 120 7.64
RA-830N-SUS PU 8 30 10 76 135 213 350 388 120 7.9
RA-1110N-SUS PU 11 10 10 76 135 213 320 353 120 7.8
RA-1115N-SUS PU 11 15 10 76 135 213 350 388 120 8.2
RA-1120N-SUS PU 11 20 10 96 135 213 350 388 120 8.7
RA-810NF-SUS 합성고무 8 10 15 76 135 193 320 353 120 5.8
RA-815NF-SUS 합성고무 8 15 15 76 135 193 320 353 120 6.08
RA-820NF-SUS 합성고무 8 20 15 76 135 193 320 353 120 6.5
RA-825NF-SUS 합성고무 8 30 15 76 135 213 350 388 120 8.3
RA-1010NF-SUS 합성고무 9.5 10 15 76 135 193 320 353 120 7.6
RA-1015NF-SUS 합성고무 9.5 15 15 76 135 193 320 353 120 8
RA-1020NF-SUS 합성고무 9.5 20 15 96 135 213 350 388 120 8.5
