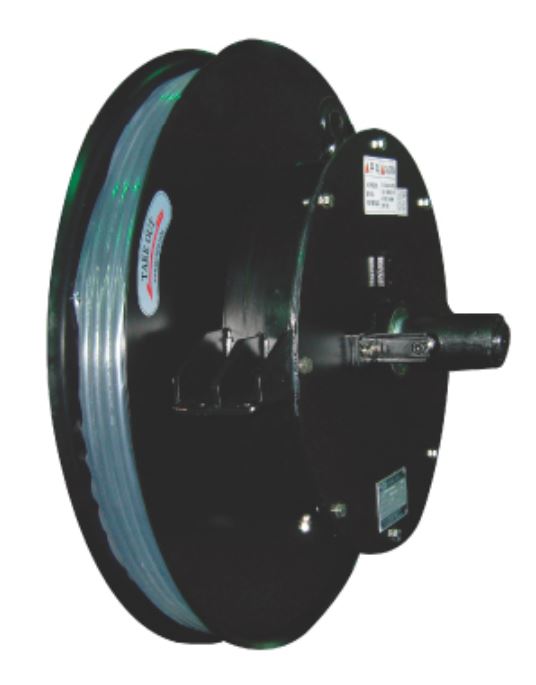

제품 설명
- 건설장비고소작업차량의 Boom용으로 사용하며 용도에따라 Sing Hose용, Twin Hose, Four Way Hose로나뉘어집니다.
- 사용 장소, 조건에 따라서 주문 제작 가능함.
- 높은압력이 가해진 상태에서 권취와 풀림동작이 이루어지기 때문에 권취부와 기밀부 위의 품질이 요구되는 제품이며 당사에서 이를 선진국 수준과 대등하게 제작하고 있습니다.

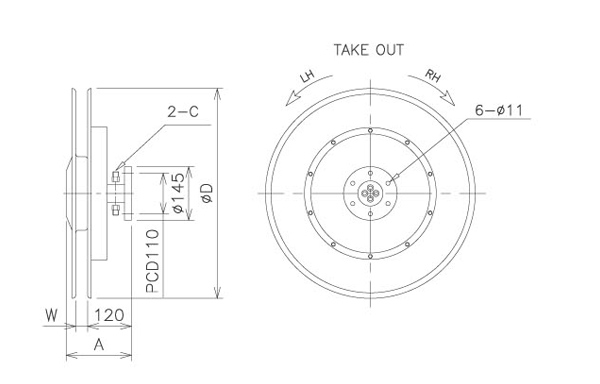

RH 시리즈(RH-TW) 제품 도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
RH 시리즈(RH-TW) 제품사양표
| MODEL | Hose Specification | 길이(M) | 사용압력(kg/㎠) | A | C | D | W |
|---|---|---|---|---|---|---|---|
| RH-610TW | SYNFLEX Ø6.4 ×Ø12.7 × Twin | 10 | 195 | 205 | PT 1/4 | 500 | 32 |
| RH-615TW | SYNFLEX Ø6.4 ×Ø12.7 × Twin | 15 | 195 | 205 | PT 1/4 | 550 | 32 |
| RH-620TW | SYNFLEX Ø6.4 ×Ø12.7 × Twin | 20 | 195 | 205 | PT 1/4 | 650 | 32 |
| RH-625TW | SYNFLEX Ø6.4 ×Ø12.7 × Twin | 25 | 195 | 205 | PT 1/4 | 700 | 32 |
| RH-630TW | SYNFLEX Ø6.4 ×Ø12.7 × Twin | 30 | 195 | 205 | PT 1/4 | 760 | 32 |
| RH-910TW | SYNFLEX Ø9.5 ×Ø17.5 × Twin | 10 | 210 | 220 | PT 3/8 | 550 | 43 |
| RH-915TW | SYNFLEX Ø9.5 ×Ø17.5 × Twin | 15 | 210 | 220 | PT 3/8 | 650 | 43 |
| RH-920TW | SYNFLEX Ø9.5 ×Ø17.5 × Twin | 20 | 210 | 220 | PT 3/8 | 760 | 43 |

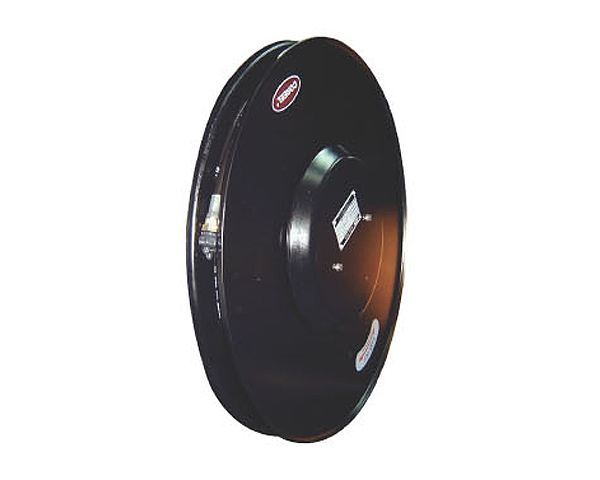

RH 시리즈(RH-TW-B, RH-WB)

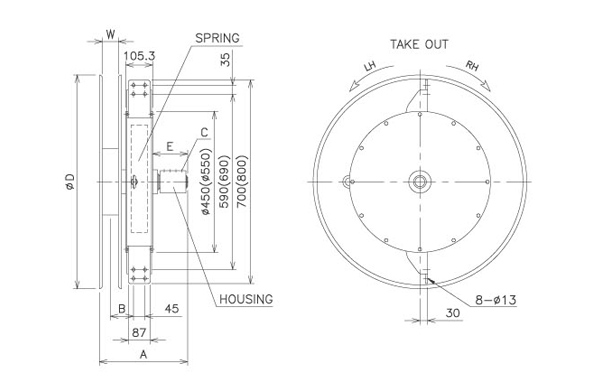

RH 시리즈(RH-TW-B, RH-WB) 제품 도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
RH 시리즈(RH-TW-B, RH-WB) 제품사양표
| MODEL | Hose Specification | 길이(M) | 사용압력(kg/㎠) | A | C | D | W |
|---|---|---|---|---|---|---|---|
| RH-630TW-B | SYNFLEX Ø6.4 ×Ø12.7 × Twin | 30 | 195 | 286 | PT 1/4 | 760 | 32 |
| RH-640TW-B | SYNFLEX Ø6.4 ×Ø12.7 × Twin | 40 | 195 | 286 | PT 1/4 | 860 | 32 |
| RH-925TW-B | SYNFLEX Ø9.5 ×Ø17.5 × Twin | 25 | 210 | 296 | PT 3/8 | 860 | 45 |
| RH-930TW-B | SYNFLEX Ø9.5 ×Ø17.5 × Twin | 30 | 210 | 296 | PT 3/8 | 950 | 45 |
| RH-940TW-B | SYNFLEX Ø9.5 ×Ø17.5 × Twin | 40 | 210 | 296 | PT 3/8 | 1050 | 45 |
| RH-625-4WB | SYNFLEX Ø6.4 ×Ø12.7 × Twin | 25 | 195 | 350 | PT 1/4 | 760 | 63 |
| RH-630-4WB | SYNFLEX Ø6.4 ×Ø12.7 × Twin | 30 | 195 | 350 | PT 1/4 | 760 | 63 |
| RH-640-4WB | SYNFLEX Ø6.4 ×Ø12.7 × Twin | 40 | 195 | 350 | PT 1/4 | 860 | 63 |
| RH-925-4WB | SYNFLEX Ø9.5 ×Ø17.5 × Twin | 25 | 210 | 360 | PT 3/8 | 860 | 75 |
| RH-930-4WB | SYNFLEX Ø9.5 ×Ø17.5 × Twin | 30 | 210 | 360 | PT 3/8 | 950 | 75 |
