모델 선택 세부내용
모델 선택의 세부내용은 아래 이미지를 클릭하여 참조하시기 바랍니다.
제품 설명
정격전압 : AC.DC 600V
특징 : 소형, 방수용
사용시 : 권취속도는 30m/min이내에서 사용
도장색 : 7.5BG 6/1.5
내열성 : -10℃~+50℃
접촉저항 변화 : 10mΩ이하(60 rpm時)

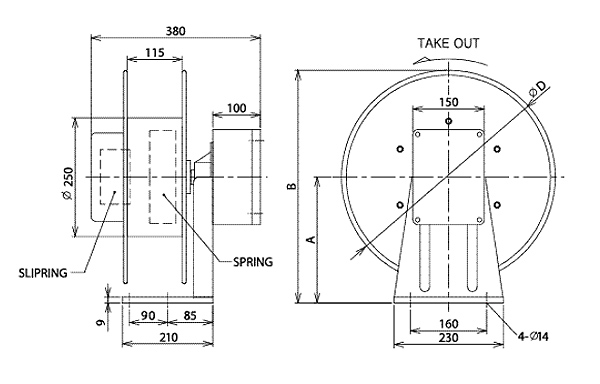

ECC25 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
ECC25 제품사양표
| 외형도번 ＼구분 |
A | B | D |
|---|---|---|---|
| 1 | 240 | 440 | 400 |
| 2 | 265 | 490 | 450 |
| 3 | 290 | 540 | 500 |

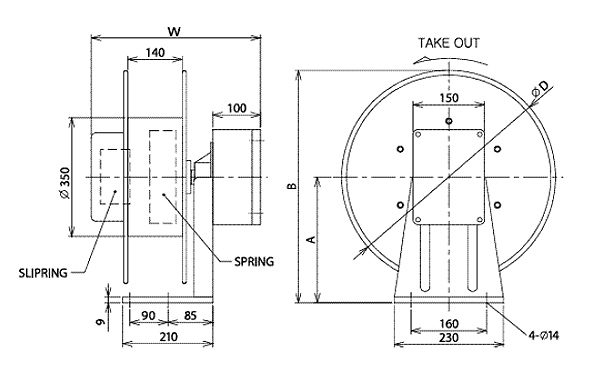

ECC35 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
ECC35 제품사양표
| 외형도번 ＼구분 |
A | B | D | W | |
|---|---|---|---|---|---|
| 극수 2~6 |
극수 6~12 |
||||
| 4 | 290 | 540 | 500 | 410 | 510 |
| 5 | 315 | 590 | 550 | 410 | 510 |
| 6 | 340 | 640 | 600 | 410 | 510 |
| 7 | 365 | 690 | 650 | 410 | 510 |

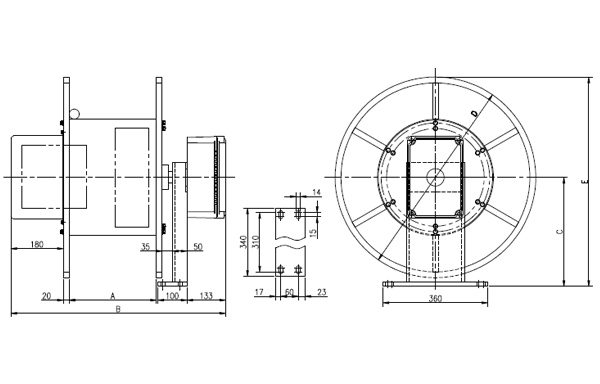

ECC-623-1 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
ECC-623-1 제품사양표
| 외형도번 ＼구분 |
A | B | C | D | E |
|---|---|---|---|---|---|
| ECC-610-16 | 250 | 738 | 355 | 650 | 680 |
| ECC-616-16 | 250 | 738 | 375 | 690 | 720 |
| ECC-623-16 | 300 | 738 | 375 | 690 | 720 |
