모델 선택 세부내용
모델 선택의 세부내용은 아래 이미지를 클릭하여 참조하시기 바랍니다.

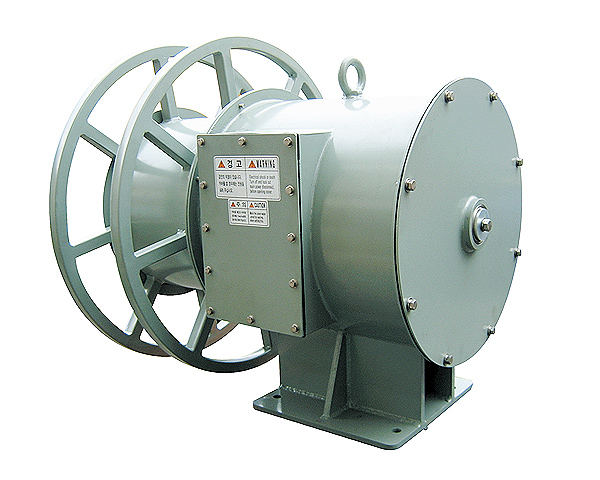

제품 설명
정격전압 : AC.DC 600V
특징 : 다극용, 방수용
사용시 : 권취속도는 30m/min이내에서 사용
도장색 : 7.5BG 6/1.5
내열성 : -10℃~+50℃
접촉저항 변화 : 10mΩ이하(60 rpm時)

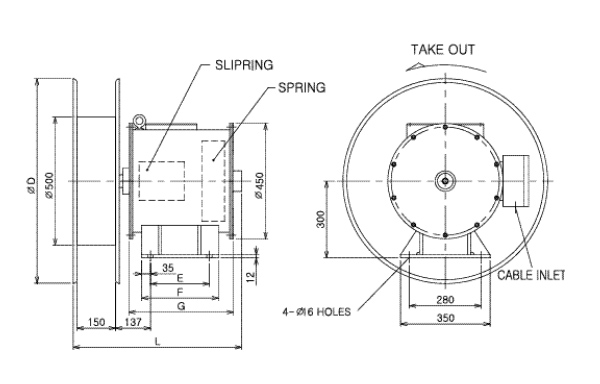

ECA 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
ECA 제품사양표
| 외형도번 | SP | 극수(P) | D | E | F | G | L |
|---|---|---|---|---|---|---|---|
| 14 | D1 | 2~12 | 700 | 230 | 300 | 409 | 660 |
| 15 | D1 | 2~12 | 760 | 230 | 300 | 409 | 660 |
| 16 | D1 | 2~12 | 860 | 230 | 300 | 409 | 660 |
| 외형도번 | SP | 극수(P) | D | E | F | G | L |
|---|---|---|---|---|---|---|---|
| 20 | D2 | 2~12 | 700 | 250 | 320 | 450 | 700 |
| 21 | D2 | 2~12 | 860 | 250 | 320 | 450 | 700 |
| 22 | D2 | 2~12 | 960 | 250 | 320 | 450 | 700 |
