모델 선택 세부내용
모델 선택의 세부내용은 아래 이미지를 클릭하여 참조하시기 바랍니다.

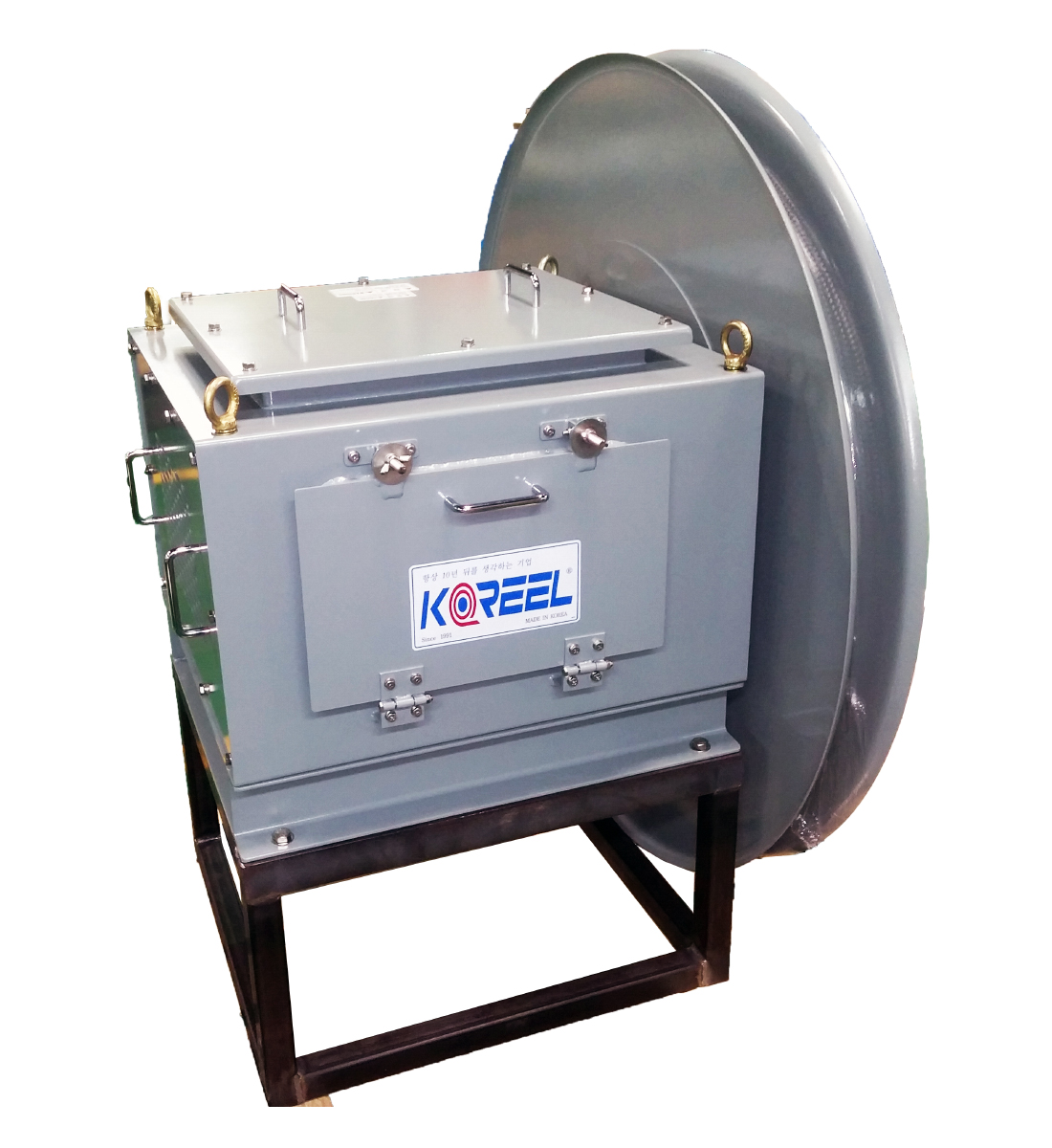

제품 설명
정격전압 : AC.DC 600V
특징 : 장거리용, 방수용
사용시 : 권취속도는 30m/min이내에서 사용
도장색 : 7.5BG 6/1.5
내열성 : -10℃~+50℃
접촉저항 변화 : 10mΩ이하(60 rpm時)

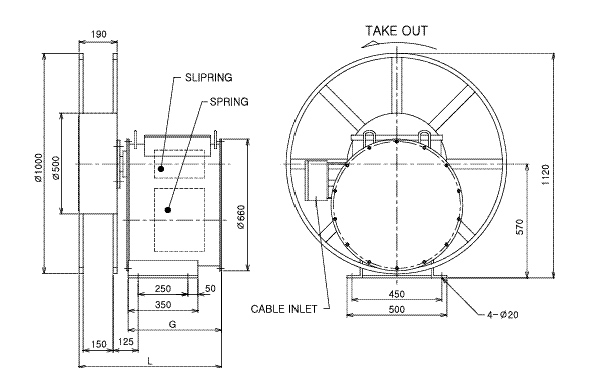

EA50 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
EA50 제품사양표
| 외형도번 | SP | 극수(P) | G | L |
|---|---|---|---|---|
| 32 | D1 | 2~8 | 400 | 650 |
| 33 | D1 | 9~12 | 475 | 725 |
| 34 | D2 | 2~8 | 400 | 650 |
| 35 | D2 | 9~12 | 475 | 725 |
| 36 | D3 | 2~8 | 400 | 650 |
| 37 | D3 | 9~12 | 475 | 725 |
| 외형도번 | SP | 극수(P) | G | L |
|---|---|---|---|---|
| 38 | D2 | 2~6 | 400 | 650 |
| 39 | D2 | 9~12 | 475 | 725 |
| 40 | D3 | 2~8 | 400 | 650 |
| 41 | D3 | 9~12 | 475 | 725 |

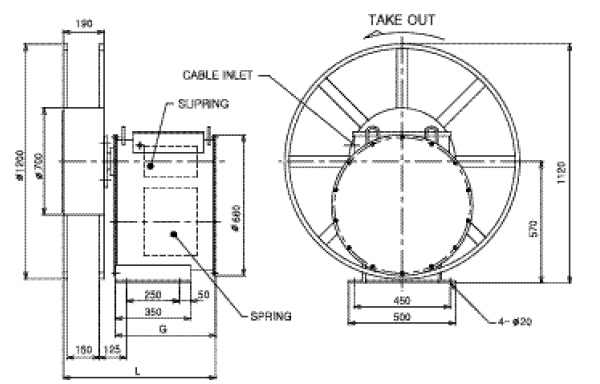

EA70 제품도면 (유의사항 : 도면의 치수는 제품마다 다릅니다.)
EA70 제품사양표
| 외형도번 | SP | 극수(P) | G | L |
|---|---|---|---|---|
| 42 | D1 | 2~6 | 400 | 650 |
| 43 | D1 | 9~12 | 475 | 725 |
| 44 | D3 | 2~8 | 400 | 650 |
