제품 설명

- 회전체에서 발생되는 기계적 변형(Strain, Torque, Temperature, 신호, Power 등)을 센서와 기타 장비의 CABLE에 전혀 영향을 주지 않고 신호를 전달 할 수 있습니다.

- 케이블 사양 및 취부 방식에 따라 제작이 이루어짐으로써 제품의 응용범위가 매우 다양합니다.

- Slipring Ampere Range : 10A ~ 300A

---

82Type

형식	극수	전류	A	B
SK8206	6P	50A	290	150
SK8212	12P	50A	360	220

---

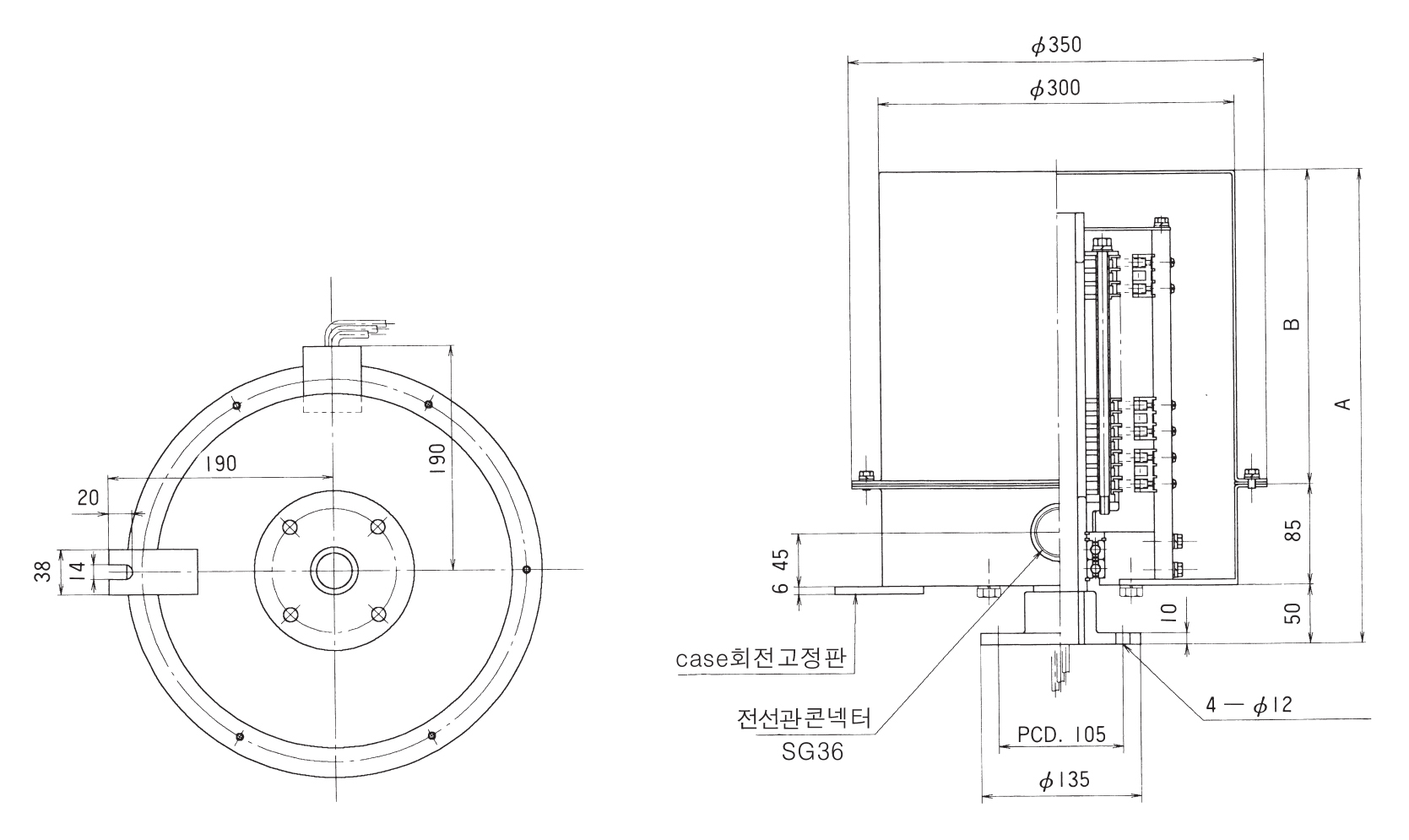

82Type

형식	극수	전류	A	B
SK10011	11P	15A	300	165
SK10017	17P	15A	350	215
SK10022	22P	15A	400	265
SK10016	16P	30A	400	265

---

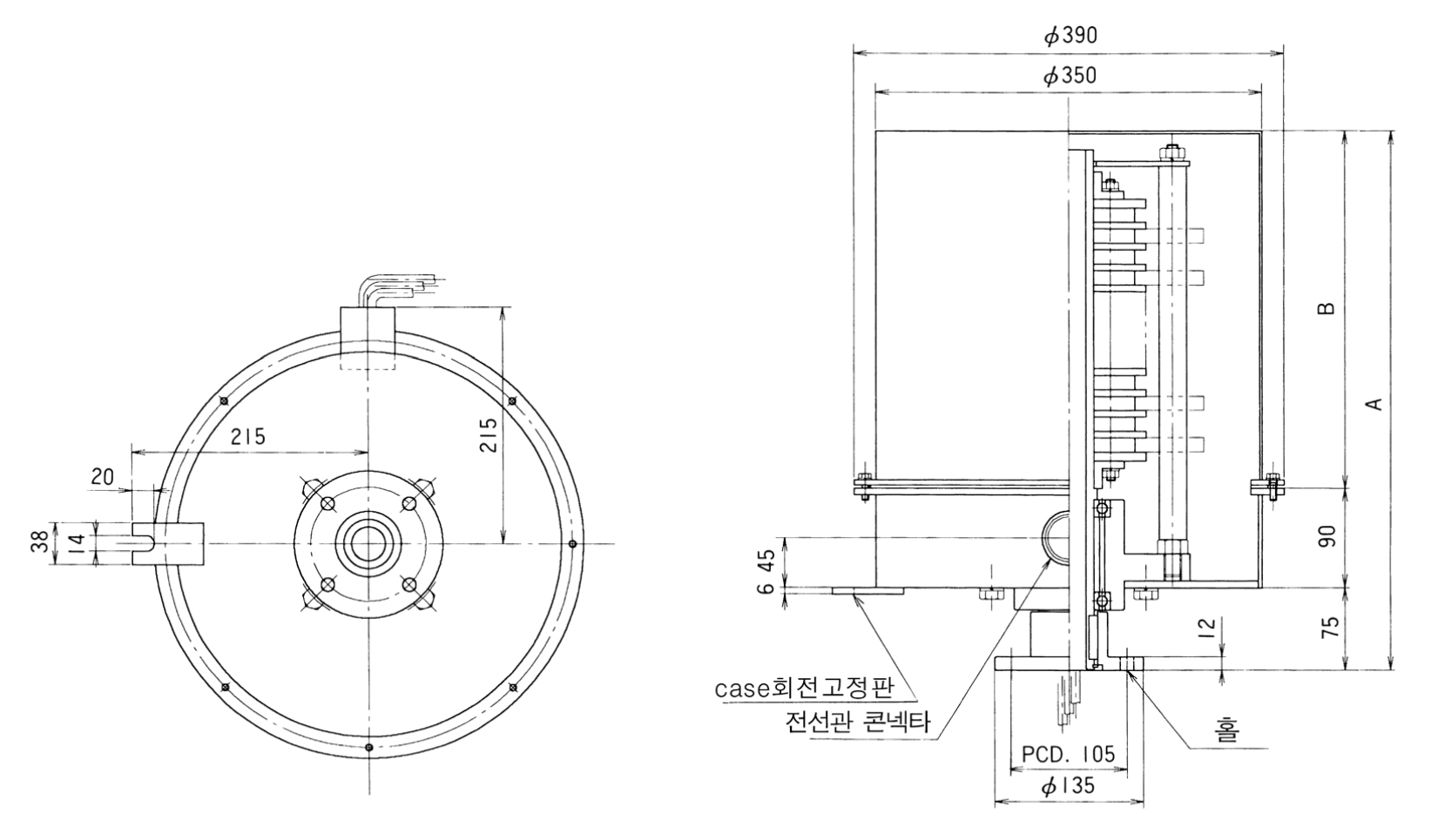

120Type

형식	극수	전류	A	B
SK12006	6P	60A	355	190
SK12008	8P	60A	415	250
SK12012	12P	60A	490	325
SK12018	18P	30A	625	460
SK12025	25P	30A	760	595

---

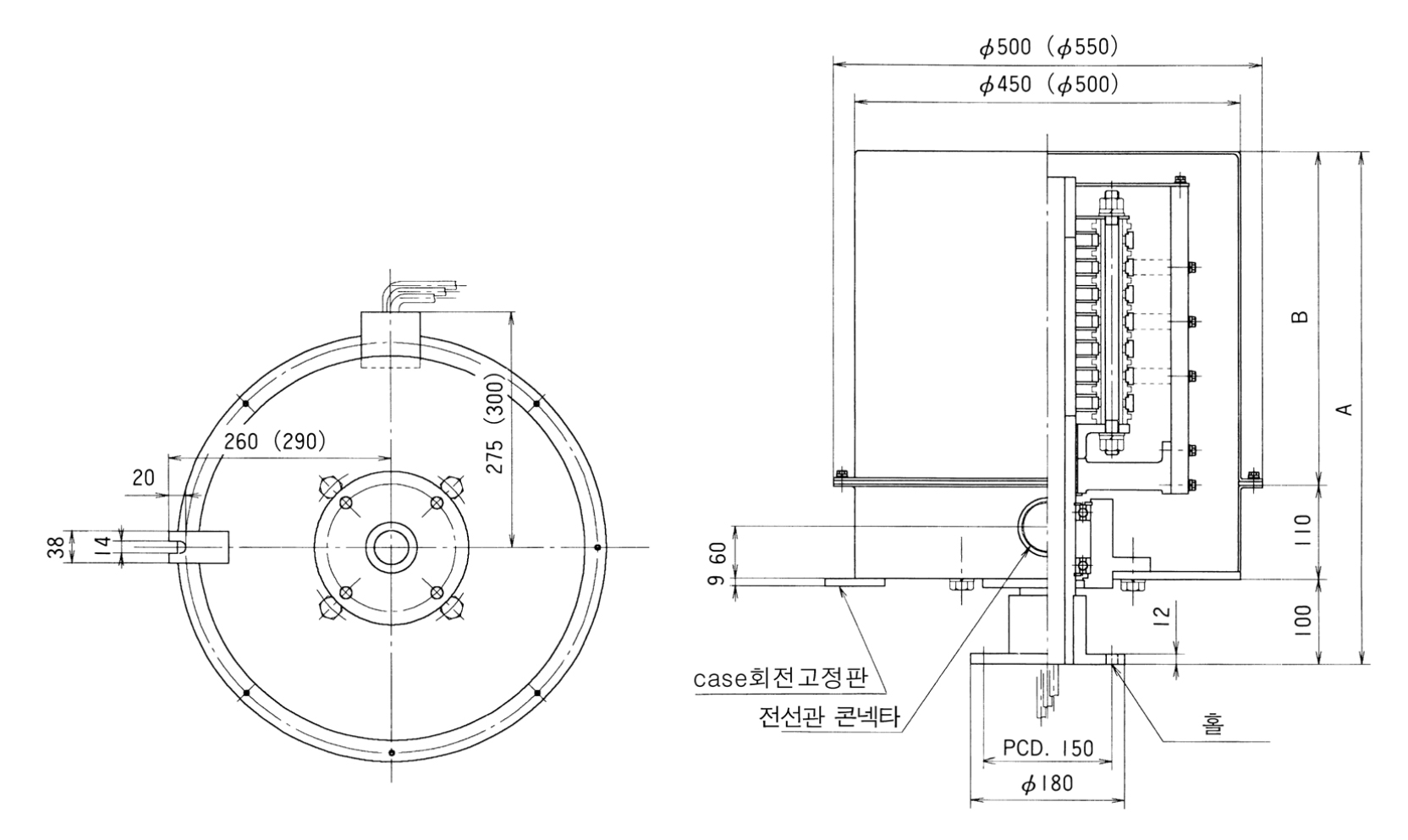

200Type

형식	극수	전류	A	B
SK20004	4P	100A	500	290
SK20004	4P	150A	550	340
SK20007	7P	100A	600	390
SK20007	7P	150A	650	440

---

300~520Type

형식	전압	극수	전류	비고
SK3004	AC600V	4	400A	-
SK3004	AC600V	3/EP	800A	-
SK3604	AC3300V	3/EP	200A	고전압사양
SK4104	AC6600V	3/EP	200A	고전압사양
SK5204	AC11000V	3/EP	200A	고전압사양



형식	A	B	C	D	E	F	G	H	J	K	M	N
SK3004	765	735	300	730	555	400	315	410	260	280	9	120×250
SK3004	765	735	300	910	735	575	315	410	260	420	9	120×250
SK3604	795	835	350	845	670	500	315	440	290	395	9	120
SK4104	870	860	350	950	775	600	350	480	325	455	9	120
SK5204	1170	1150	450	1180	1005	825	490	640	450	570	12	120



---

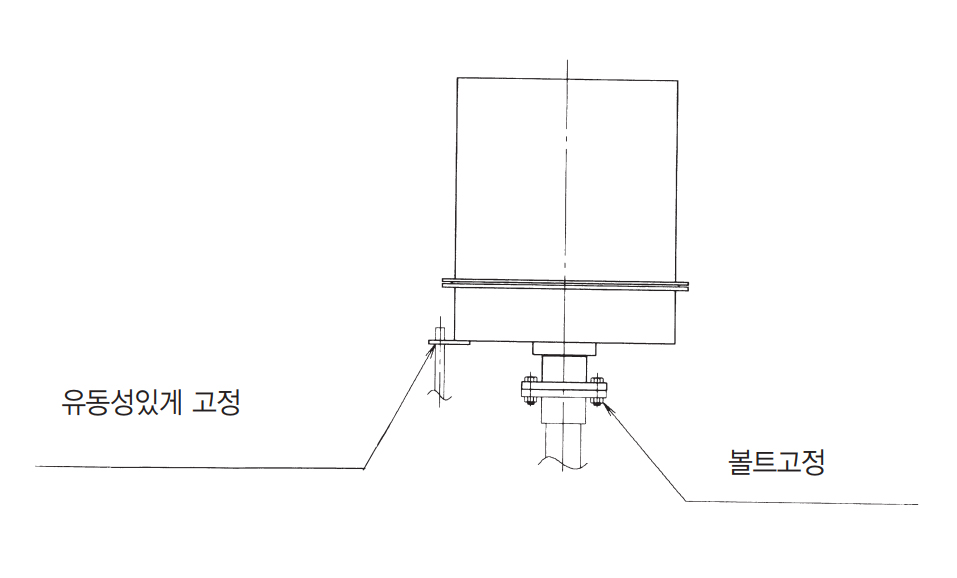

취부시 주의사항(SK82~200Type)

---

센터포스트용

- 회전체에서 발생되는 기계적 변형(Strain, Torque, Temperature, 신호, Power 등)을 센서와 기타 장비의 CABLE에 전혀 영향을 주지 않고 신호를 전달 할 수 있습니다.

- 케이블 사양 및 취부 방식에 따라 제작이 이루어짐으로써 제품의 응용범위가 매우 다양합니다.

- Slipring Ampere Range : 10A ~ 300A



TYPE	SKH - 300
VOLTAGE	AC 6.6KV, 3.3KV, 0.6KV
AMPER .	300A / 100A / 20A / 10A(S)
POLE(극수)	4P / 8P / 12P / 30P / 10P

---

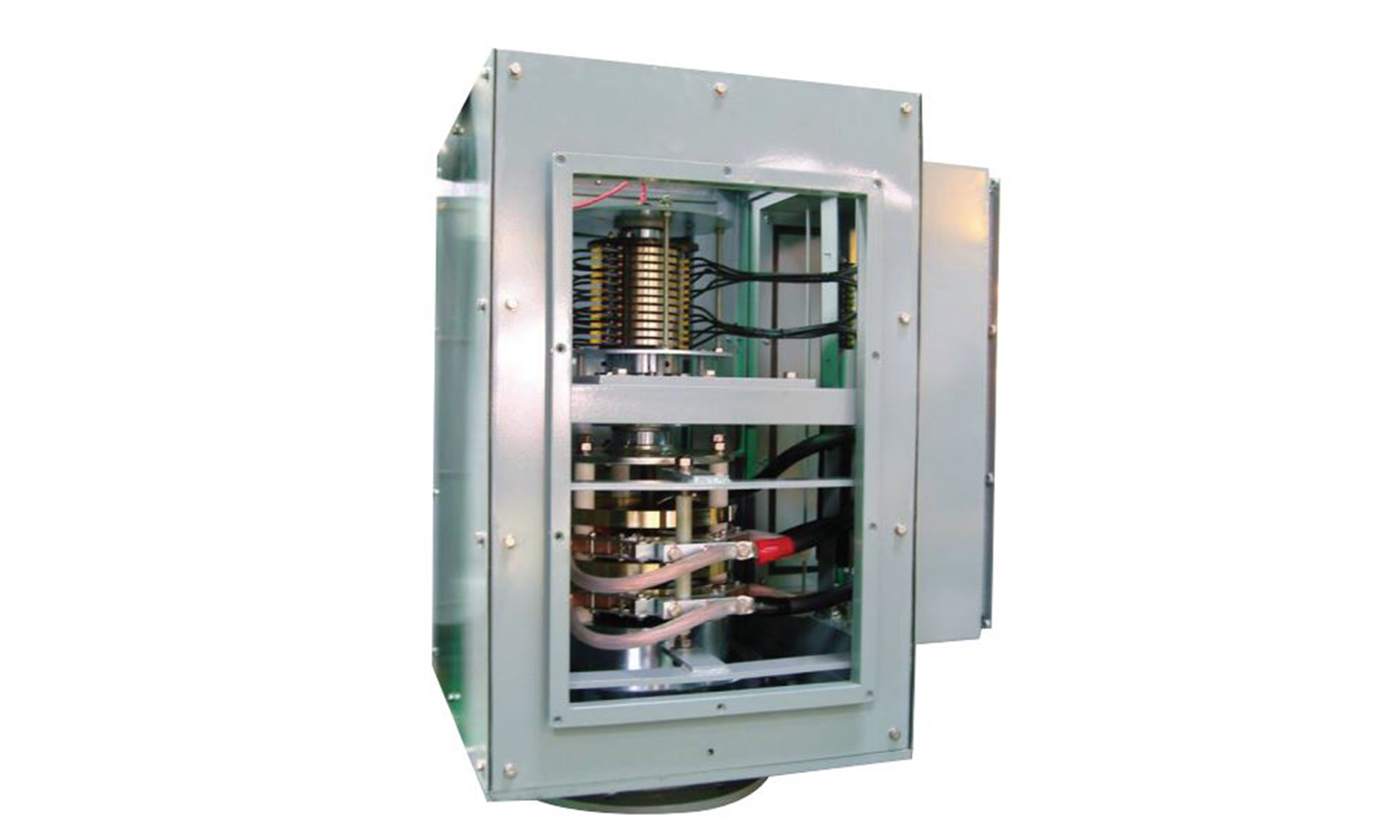

TTC용 슬립링







TTC용 슬립링 제품사양표

TYPE	SR-400
VOLTAGE	AC 0.6KV
AMPER	500A/30A/2A
POLE(극수)	4P / 15P / 30P

---

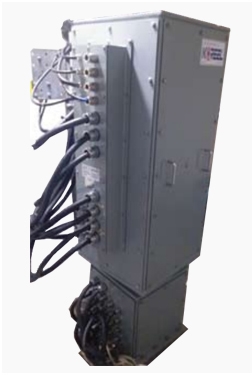

LLC용 슬립링

LLC용 슬립링 제품사양표

TYPE	SR-300A60A5A-57
VOLTAGE	AC 440V
AMPER	300A/60A/5A
POLE(극수)	7P / 9P / 41P
