제품 설명

- 무대장비용 케이블 릴은 크게 무대 상부용과 무대 하부용으로 나누어 집니다.

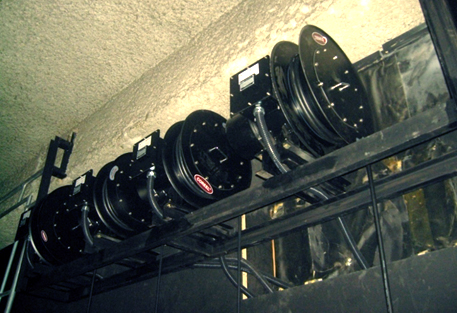

무대 상부용 : 웨건, 리어 슬라이딩 무대, 음향 반사판등의 작동과 제어에 사용되는 전원과 컨트롤 신호 전달용.

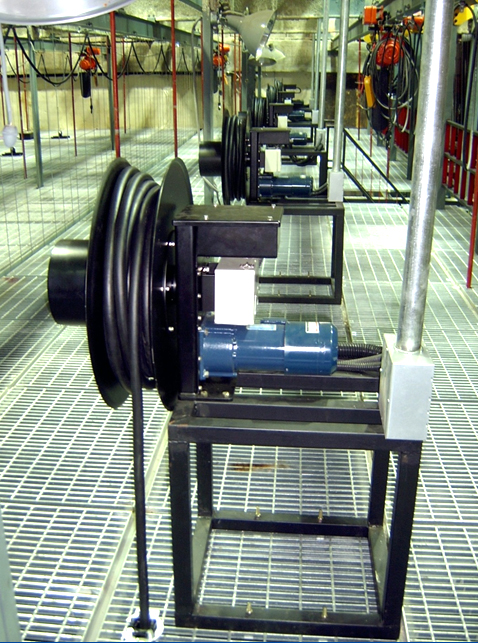

무대 하부용 : 메인 스테이지, 오케스트라 피트등의 상승과 하강 제어 전원과 컨트롤 신호 전달용

공통사항 : 모터구동 및 스프링 구동 방식, 뛰어난 내구성, 간편한 유지보수, 장치 구동에 별도 제어 없이 연동가능

특징 : 무대장치의 구동 및 회전에 연동하여 사용 가능, 다양한 설계가 가능하여 첨단 사양이 요구되는 무대에 적합

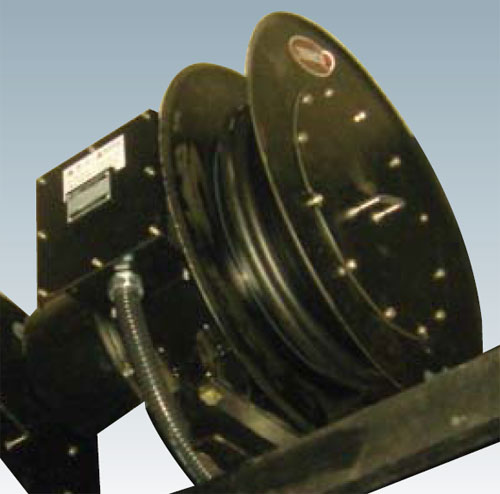

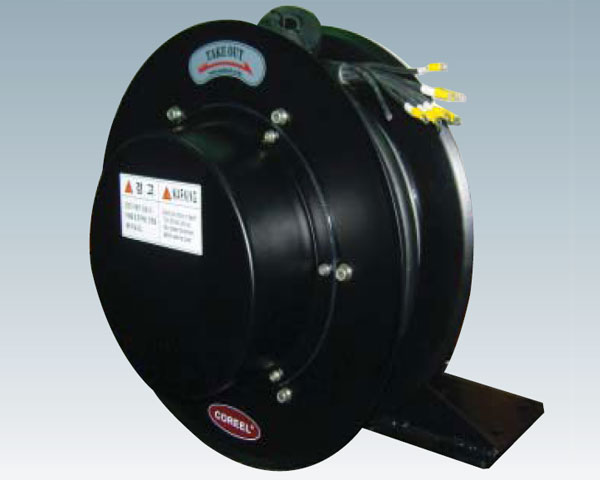

STC Type Cable Reel

용도 : 무대장치 전원공급, 제어신호 전달용

특징 : 스프링 내장형, 간편한 유지 보수

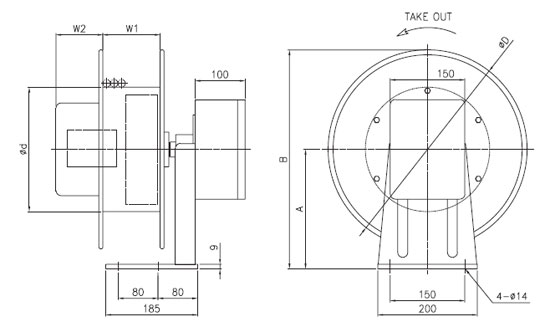

STC Type Cable Reel 제품 도면  (유의사항 : 도면의 치수는 제품마다 다릅니다.)


STC Type Cable Reel 제품사양표

STC TYPE
구분 ФD Фd W1 W2 A B 적용범위 비고
STC 1 400 250 115 94 240 440 1SQ미만 * 7C미만 * 20M미만 AP. DMX
STC 2 450 250 115 124 265 490 4SQ미만 * 8C미만 * 10M미만 CT. POWER

* 각 타입 별 제품의 특수 사양 주문제작 가능 합니다.


STS Type Cable Reel

용도 : 다극, 장거리용 전원공급, 제어신호 전달용

특징 : 스프링 내장형, 복합 신호 전달 가능.




STS Type Cable Reel 제품 도면  (유의사항 : 도면의 치수는 제품마다 다릅니다.)


STS Type Cable Reel 제품사양표

STS TYPE
구분 ФD Фd W1 W2 적용범위 비고
STS 1 600 450 240 220 1SQ미만 * 50C미만 * 25M미만 WAG. SIGNAL
STS 2 700 450 240 220 2.5SQ미만 * 15C미만 * 25M미만 WAG. POWER

* 각 타입 별 제품의 특수 사양 주문제작 가능 합니다.

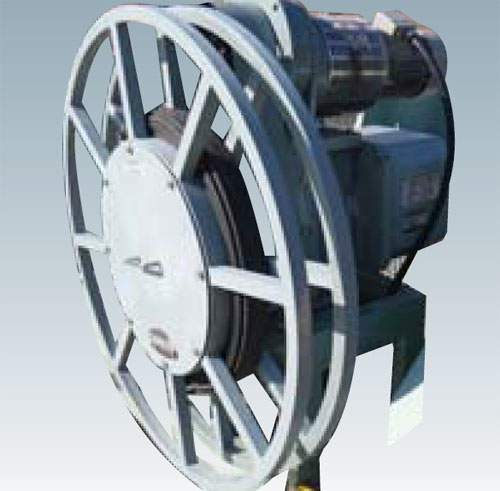

STC-M Type Cable Reel

용도 : 고용량, 다극, 장거리용

특징 : 모터 구동형, 설치 환경에 따른 다양한 형태의 주문 제작 가능

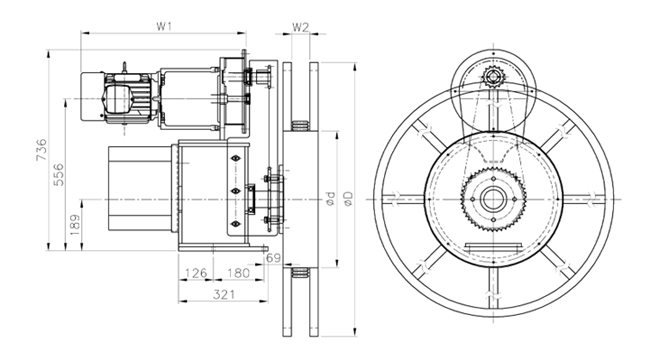

STC-M Type Cable Reel 제품 도면  (유의사항 : 도면의 치수는 제품마다 다릅니다.)


STC-M Type Cable Reel 제품사양표

STC-M TYPE
구분 ФD Фd W1 W2 적용범위 비고
STC-M1 1000 500 590 65 6SQ미만 * 8C미만 * 40M미만 TOWER PO.

* 각 타입 별 제품의 특수 사양 주문제작 가능 합니다.
