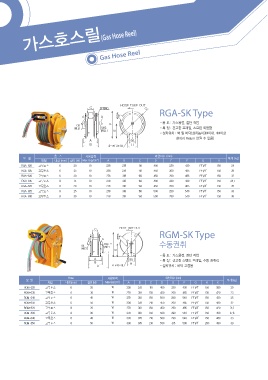

가스호스릴 (Gas Hose Reel)

Gas Hose Reel

RGA-SK Type

•용 도 : 가스용접, 절단 작업
•특 징 : 견고한 프레임, 스프링 외장형
•설치위치 : 벽 및 바닥(설치높이3M이내, 4M이상
설치시 Return 안될 수 있음)

호 스 사용압력 외형치수 (mm)
모 델 무게 (kg)
재질 내경 (mm) 길이 (M) Max (kg/cm ) 2 A B C D E F G H
RGA-620 고무호스 6 20 10 238 278 110 400 230 430 PT1/4” 150 24
RGA-625 고무호스 6 25 10 238 278 110 450 260 485 PT1/4” 150 29
RGA-630 고무호스 6 30 10 278 318 150 450 260 485 PT1/4” 150 32
RGA-815 고무호스 8 15 10 278 318 150 400 230 430 PT1/4” 150 24.7
RGA-820 고무호스 8 20 10 278 318 150 450 260 485 PT1/4” 150 28
RGA-825 고무호스 8 25 10 278 318 150 500 290 540 PT1/4” 150 33
RGA-830 고무호스 8 30 10 278 318 150 500 290 540 PT1/4” 150 36

RGM-SK Type

수동권취

•용 도 : 가스용접, 절단 작업
•특 징 : 견고한 스탠드 프레임, 수동 권취식
•설치위치 : 바닥 고정용

Hose 사용압력 외형치수 (mm)
모 델 무게 (kg)
재질 내경 (mm) 길이 (M) Max (kg/cm ) 2 A B C D E F G H K
RGM-620 고무호스 6 20 10 238 278 110 400 230 430 PT1/4” 150 380 20
RGM-630 고무호스 6 30 10 278 318 150 450 260 485 PT1/4” 150 420 23
RGM-640 고무호스 6 40 10 278 318 150 500 290 540 PT1/4” 150 420 25
RGM-650 고무호스 6 50 10 338 378 210 450 260 485 PT1/4” 150 480 32
RGM-820 고무호스 8 20 10 278 318 150 450 260 485 PT1/4” 150 420 21.3
RGM-830 고무호스 8 30 10 278 318 150 500 290 540 PT1/4” 150 420 27.8
RGM-840 고무호스 8 40 10 338 378 210 500 290 540 PT1/4” 150 480 33
RGM-850 고무호스 8 50 10 338 378 210 550 315 590 PT1/4” 200 480 39
