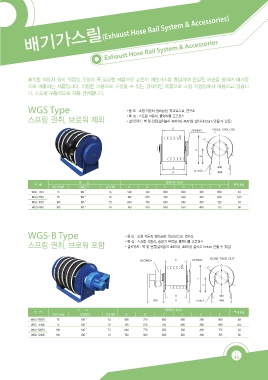

배기가스릴(Exhaust Hose Rail System & Accessories)

Exhaust Hose Rail System & Accessories

쾌적한 자동차 정비 작업장 조성에 꼭 필요한 제품으로 고온의 매연가스를 흡입하여 연결된 배관을 통하여 대기중
으로 배출하는 제품입니다. 저렴한 비용으로 구성할 수 있는 경제적인 제품으로 소형 작업장에서 애용하고 있습니
다. 스프링 구동력으로 자동 권취됩니다.

WGS Type • 용 도 : 소형 자동차 정비공장, 학교실습실, 연구소

스프링 권취, 브로워 제외 • 특 징 : 스프링 작동식, 플렉시블 고온호스
• 설치위치 : 벽 및 천정(설치높이 4M이내, 4M이상 설치시Return 안될 수 있음)

호 스 외형치수 (mm)
모 델 무게 (kg)
내경 (mm) 내열온도 길이 (M) A B C D E F
WGS-7507 75 180˚ 7.5 590 720 600 600 360 660 48
WGS-7510 75 180˚ 10 740 870 750 600 360 660 53.5
WGS-1007 100 180˚ 7.5 640 770 650 650 400 725 54
WGS-1010 100 180˚ 10 790 920 800 650 400 725 60

WGS-B Type • 용 도 : 소형 자동차 정비공장, 학교실습실, 연구소

스프링 권취, 브로워 포함 • 특 징 : 스프링 작동식, 송풍기 부착형, 플렉시블 고온호스
• 설치위치 : 벽 및 천정(설치높이 4M이내, 4M이상 설치시 Return 안될 수 있음)

호 스 외형치수 (mm)
모 델 무게 (kg)
내경 (mm) 내열온도 길이 (M) A B C D E F
WGS-7507B 75 180˚ 7.5 590 720 600 600 360 660 48
WGS-7510B 75 180˚ 10 740 870 750 600 360 660 53.5
WGS-1007B 100 180˚ 7.5 640 770 650 650 400 725 54
WGS-1010B 100 180˚ 10 790 920 800 650 400 725 60
