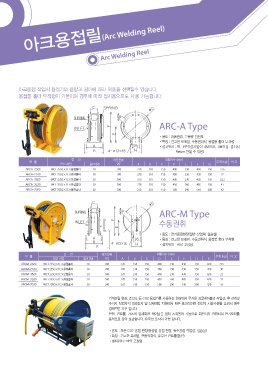

아크용접릴(Arc Welding Reel)

Arc Welding Reel

아크용접 작업시 용접기의 용량과 길이에 따라 제품을 선택할수 있습니다.
용접봉 홀더 부착형이 기본이며 경우에 따라 접지용으로도 사용 가능합니다.

ARC-A Type

•용도 : 자동권취, 고용량 집전부
•특징 : 견고한 프레임, 수동권취식, 용접봉 홀더 부착형
•설치위치 : 벽, 바닥(설치높이 4M이내, 4M이상 설치시
Return 안될 수 있음)
전 선 허용전류 외형치수 (mm)
모 델 무게 (kg) 비 고
전선 사양 길이 (M) (A) A B C D E F G
ARCA-2520 WCT 25SQ×1C×용접홀더 20 200 278 318 150 400 230 430 150 27.6
ARCA-2530 WCT 25SQ×1C×용접홀더 30 200 278 318 150 400 230 430 150 37
ARCA-3520 WCT 35SQ×1C×용접홀더 20 300 278 318 150 400 230 430 150 32.2
ARCA-3530 WCT 35SQ×1C×용접홀더 30 300 278 318 150 450 260 485 150 41
ARCA-7020 WCT 70SQ×1C×용접홀더 20 500 278 318 150 500 290 540 200 42

ARC-M Type

수동권취

•용도 : 전기용접현장(일반 산업체, 실습실)
•특징 : 견고한 프레임, 수동권취식, 용접봉 홀더 부착형
•설치위치 : 바닥 고정형

전 선 허용전류 외형치수 (mm)
모 델 무게 (kg) 비 고
전선 사양 길이 (M) (A) A B C D E F H K
ARCM-2520 WCT 25SQ×1C×용접홀더 20 200 278 318 150 400 230 430 150 420 21.5
ARCM-2530 WCT 25SQ×1C×용접홀더 30 200 278 318 150 400 230 430 150 420 30
ARCM-3520 WCT 35SQ×1C×용접홀더 20 300 278 318 150 400 230 430 150 420 22
ARCM-3530 WCT 35SQ×1C×용접홀더 30 300 278 318 150 450 260 485 150 420 31
ARCM-7030 WCT 70SQ×1C×용접홀더 30 500 278 318 150 500 290 540 200 420 43

기계조립 현장, 조선소 등 CO2 용접기를 사용하는 현장에서 무거운 싱글케이블의 작업전, 후 전개및
수거시 작업자의 피로방지 및 산재예방 차원에서 매우 효과적이며 전선의 사용수명을 늘려서 매우
경제적인 기구 입니다.
전원, 컨트롤, 가스의 일체화된 케이블을 멀티 스위벨의 기능으로 회전시켜 권취하며 전기모터를
동력으로 감아 보관합니다. 유무선 조작이 가능 합니다.

•용도 : 모든 CO2 용접 현장(중공업 용접 현장, 특수용접 작업장, 실습실)
•특징 : 견고한 프레임, 전동권취식, 유무선 컨트롤(옵션)
•설치위치 : 바닥 고정형
