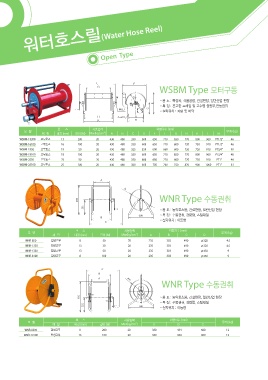

Page 14 - koreel2017

워터호스릴(Water Hose Reel)

Open Type

WSBM Type 모터구동

•용 도 : 특장차, 식품공장, 건설현장, 일반산업 현장
•특 징 : 견고한 프레임 및 고수명 씰링부,전동권취
•설치위치 : 차량 및 바닥

호 스 사용압력 외형치수 (mm)
모 델 무게 (kg)
재 질 내경 (mm) 길이 (M) Max(kg/cm ) 2 A B C D E F G H K L M
WSBM-13200 고무호스 13 200 20 430 480 350 600 650 710 650 770 800 960 PT1/2” 46
WSBM-16100 고무호스 16 100 20 430 480 350 600 650 710 600 720 750 910 PT1/2” 46
WSBM-1950 고무호스 19 50 20 430 480 325 550 600 660 600 720 750 910 PT3/4” 40
WSBM-19100 고무호스 19 100 20 430 480 350 600 650 710 650 770 800 960 PT3/4” 46
WSBM-2550 고무호스 25 50 20 430 480 350 600 650 710 600 720 750 910 PT1” 46
WSBM-25100 고무호스 25 100 20 430 480 380 650 705 760 750 870 900 1060 PT1” 53

WNR Type 수동권취

•용 도 : 농약호스용, 건설현장, 일반산업 현장
•특 징 : 수동권취, 경량형, 스틸재질
•설치위치 : 이동형

호 스 사용압력 외형치수 (mm)
모 델 무게 (kg)
재 질 내경 (mm) 길이 (M) Max(kg/cm ) 2 A B C D
WNR-850 합성고무 8 50 20 235 303 490 ø320 4.5
WNR-1330 합성고무 13 30 20 235 303 490 ø320 4.5
WNR-1350 합성고무 13 50 20 235 303 490 ø450 9
WNR-8100 합성고무 8 100 20 235 303 490 ø450 9

WNR Type 수동권취

•용 도 : 농약호스용, 건설현장, 일반산업 현장
•특 징 : 수동권취, 경량형, 스틸재질
•설치위치 : 이동형

호 스 사용압력 외형치수 (mm)
모 델 무게 (kg)
재 질 내경 (mm) 길이 (M) Max(kg/cm ) 2 A B C
WNR-8200 합성고무 8 200 20 330 434 600 12
WNR-13100 합성고무 13 100 20 330 434 600 12
