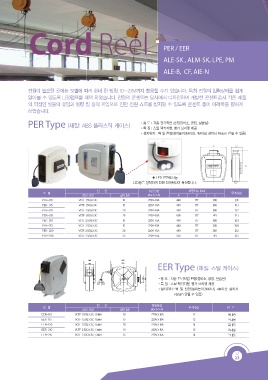

Page 23 - koreel2017

Cord Reel PER / EER

ALE-SK , ALM-SK, LPE, PM

ALE-B, CF, AIE-N

전원이 필요한 곳에는 모델에 따라 최대 한 방향 10~27M까지 활용할 수가 있습니다. 특히 전원의 입력상태를 쉽게
알아볼 수 있도록 LED램프를 채택 하였습니다. 전원의 콘센트는 당사에서 디자인하여 개발한 콘센트로서 기존 제품
의 약점인 빗물의 유입과 밀링 칩 등의 끼임으로 인한 전원 쇼트를 방지할 수 있도록 콘센트 홀이 아래쪽을 향하게
하였습니다.

•용 도 : 각종 전기작업 현장(정비소, 공장, 실습실)
PER Type (재질: ABS 플라스틱 케이스) •특 징 : 스틸 팩키지형, 행거 브라켓 제공
•설치위치 : 벽 및 천정(설치높이3M이내, 4M이상 설치시 Return 안될 수 있음)

◈ LED 전원표시등
LED등을 장착하여 전원 입력확인이 확실합니다.
전 선 허용용량 외형치수 (mm)
모 델 무게 (kg)
전선 사양 길이 (M) Max (V×A) A B C
PER-110 VCTF 1.5SQ×3C 10 220V-10A 440 177 360 9.8
PER-115 VCTF 1.5SQ×3C 15 220V-10A 440 177 360 10.1
PER-120 VCTF 1.5SQ×3C 20 220V-10A 440 177 360 11.2
PER-130 VCTF 1.5SQ×3C 25 220V-10A 505 177 421 12.1
PER-210 VCTF 2.5SQ×3C 10 220V-15A 440 177 360 10.3
PER-215 VCTF 2.5SQ×3C 15 220V-15A 440 177 360 10.8
PER-220 VCTF 2.5SQ×3C 20 220V-15A 440 177 360 12.2
PER-230 VCTF 2.5SQ×3C 25 220V-15A 505 177 421 13.5

EER Type (재질: 스틸 케이스)

•용 도 : 각종 전기작업 현장(정비소, 공장, 실습실)
•특 징 : 스틸 팩키지형, 행거 브라켓 제공
•설치위치 : 벽 및 천정(설치높이3M이내, 4M이상 설치시
Return 안될 수 있음)

전 선 허용용량
모 델 무게 (kg) 비 고
전선 사양 길이 (M) Max (V×A)
EER-110 VCTF 1.5SQ×3C, Outlet 10 220V×10A 12 옥내용
EER-115 VCTF 1.5SQ×3C, Outlet 15 220V×10A 12 옥내용
EER-120 VCTF 1.5SQ×3C, Outlet 20 220V×10A 14 옥내용
EER-210 VCTF 2.5SQ×3C, Outlet 10 220V×15A 12 옥내용
EER-215 VCTF 2.5SQ×3C, Outlet 15 220V×15A 14 옥내용
